O "Noturno"

O "Noturno": um instrumento fixo ou, mais usualmente, portátil, usado para dizer o tempo pela aparente revolução das estrelas na esfera celestel. As estrelas mais usadas, nesses instrumentos, são as "guardas" da Ursa Menor (Ursa Minor, em latim) ou os "ponteiros" da Ursa Maior. Elas são conhecidas, nos Estados Unidos, como Little Dipper e Big Dipper, em inglês; Ursa Menor e Ursa Maior, respectivamente.
A maioria dos noturnos tem inscrições GB e LB em suas escalas.


Star Trails

Trilhas Estelares


O "noturno" é um instrumento desenvolvido para o uso dos marinheiros que observaram que as estrelas do Norte pareceram girar em torno da Estrela Polar. Eles memorizariam as posições de algumas dessas estrelas, em vários momentos da noite e nas várias estações.

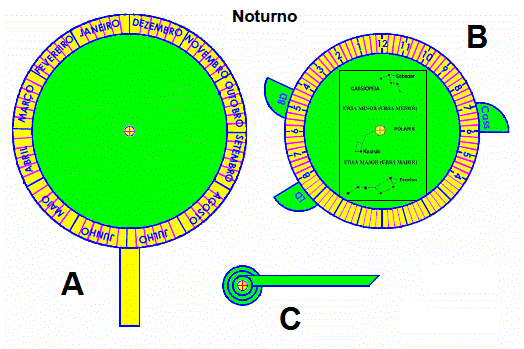

A Figura 1 ilustra as três partes que compõem o noturno. Eles são construídos da seguinte forma e assume que você tem algum tipo de aplicativo de Desenho Assistido por Computador, CAD. Se não, isso não será problema, você só precisará arredondar os ângulos.

Parte A: Comece com um disco de cerca de 3 polegadas (7,62 cm) de diâmetro. O diâmetro deste disco é dividido para indicar os doze meses. Este disco, em particular, também é dividido em intervalos de 5 dias. Primeiro, coloque as linhas para os intervalos mensais:

Número de graus por mês = (Número de dias num mês / 365) * 360°

mêses de 31 dias: Janeiro, Março, Maio, Julho, Agosto, Outubro e Dezembro = 30,575°

mêses de 30 dias: Abril, Junho, Setembro e Novembro = 29,589°

mês de 28 dias: Fevereiro = 27,616°

Para intervalos de 5 dias, comece a cada mês e estabeleça linhas de 4,932°. O último intervalo do mês pode ser de 3,5 ou 6 dias..

Figure 1: The Parts of the Nocturnal.

Figura 1: Os componentes do "Noturno" (CAD)

Parte B: Comece com um disco de cerca de 2,5 polegadas (6,35 cm) de diâmetro. Este disco menor cabe dentro do disco maior. É dividido, de tal forma, para indicar as 24 horas do dia e assim o intervalo entre as linhas horárias é 15°. As horas são divididas em intervalos de 15 minutos com 3,75°, separando cada uma dessas linhas. O disco também tem três dentes que são referências a três estrelas particulares, localizadas perto da Estrela Polar. Esses são:

Start with a disk about 2.5 inches in diameter. This smaller disk fits inside the larger disk. It is divided to indicate the 24 hours of the day and so the interval between the hour lines is 15°. The hours are further divided into 15-minute intervals with 3.75° separating each of these lines. The disk also has three teeth that are references to three particular stars located near the North Star, Polaris. These are:

  • BD - "Big Dipper", "Ursa Maior", "Ursa Major" e faz referência às estrelas "ponteiros".

  • LD - "Little Dipper", "Ursa Menor", "Ursa Minor" e referências da estrela Kochab.

  • "Cass" - "Cassiopeia" e referências a estrela Shedar.

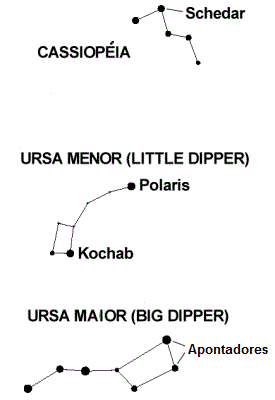

A Figura 2 mostra estas três constelações e as estrelas de referência em relação à Estrela Polaris.

Figure 2: The Reference Stars

Figura 2: As Estrelas de Referência

Relativo à meia-noite no disco pequeno, a borda vertical dos três dentes é posicionada da seguinte forma:

  • BD - 65,0°, sentido anti-horário.

  • LD - 121,5°, sentido anti-horário.

  • Cass - 90,5°, sentido horário.

Parte C: O ponteiro deve ser longo o suficiente para se estender além do disco maior externo. A borda indicadora inferior alinha-se com o centro do pivô central e, quando montado, ao centro do instrumento.

A Figura 3 mostra o instrumento montado. As três peças são mantidas juntas com algo oco no centro, como um rebite. As peças B e C devem ser capazes de rodar sobre o rebite.

Figure 3: The Nocturnal

Figura 3: O "Noturno" (CAD)

Clique aqui, se você gostaria de baixar o "Noturno" mostrado aqui, em formato PDF. Tudo que você tem a fazer é imprimir a ilustração, cortar as peças e inserir o rebite. Ele mostra, ainda, as estrelas que você está procurando. Usando cartão plastificado, você irá construir um instrumento mais resistente. Laminá-lo, em plástico transparente, também irá torná-lo mais resistente.

  • Como usar o "Noturno".

  • Primeiro decida sobre uma estrela de referência. Seria a mais visível no céu noturno.
  • Alinhe o dente apropriado do disco interno com a data atual no disco externo.
  • Segure o instrumento numa posição vertical, afastado de si, segurando para baixo.
  • Veja a Estrela do Norte, Polaris, através do rebite no centro do instrumento.
  • Gire o ponteiro, até que a borda indicadora aponte para a estrela de referência.
  • Leia a hora indicada.

O "Noturno" é um dispositivo universal e indica Tempo Médio Local. Para obter a Hora-Padrão, uma correção de longitude é aplicada à leitura.
