"SUNNY DAY U"


"Inclinômetro"

Inclinômetro (ou Clinômetro): um instrumento para medir uma inclinação ou uma desnível de uma superfície. Dois tipos são comuns: simples dispositivos com uma linha de prumo pendurado em um transferidor
ou um de precisão, onde um nível de espírito sensível é movido para a posição horizontal contra uma escala precisa.

Inclinação (i, I): o ângulo entre a parte traseira do plano do mostrador e a horizontal para mostradores Inclinante ou Reclinante.


Se você tem uma superfície que não é horizontal ou vertical, você ainda pode projetar e construir um relógio de sol que irá funcionar lá. Será um relógio de sol Inclinante ou Reclinantel. Um relógio de sol ainda mais complexo, também poder[a ser um Declinante. Mas antes que você possa começar a projetar qualquer um desses relógios de sol, você precisa saber a inclinação da superfície onde o modelo será colocado.
Para fazer isso, você precisará do "Inclinômetro".

A Figura 1 ilustra o modelo para o "Inclinômetro". É fácil de construir e usar !

"Inclinometer"

Figura 1: "Inclinômetro" (CAD)

Posicione o "Inclinômetro" na superfície que você deseja medir a inclinação. Se a superfície não for lisa, um pedaço de madeira pode ser usado para a base. O nível horizontal está posicionado abaixo da inclinação.
Gire o "Inclinômetro" até que a bolha no nível horizontal esteja centrada. Em seguida, levante a base giratória até que a bolha, no nível vertical, esteja centrada. A inclinação pode agora ser lida como umvalor na escala na posição da meia-seta verde. Uma escala Vernier está disponível para indicar o valor de inclinação para o décimo de grau mais próximo. Selecione o valor Vernier da linha vermelha que está mais próximo, em alinhamento com uma das linhas de escala. Adicione este valor à leitura da escala imediatamente antes da posição da seta. É mesmo muito fácil de usar!

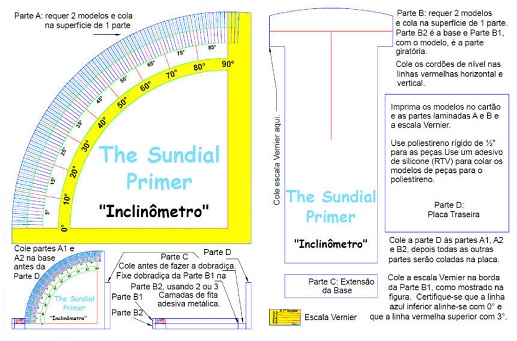

Se você gostaria de ter o "Inclinômetro" pode baixar um arquivo pdf de um kit que você poderá montar. Inclui as instruções para montagem. Os materiais de construção são apenas sugestões e você pode construir o dispositivo em qualquer material que você deseje usar. Observe que o layout requer que o material usado seja de 1/2 de polegada (1,27 cm) de espessura.

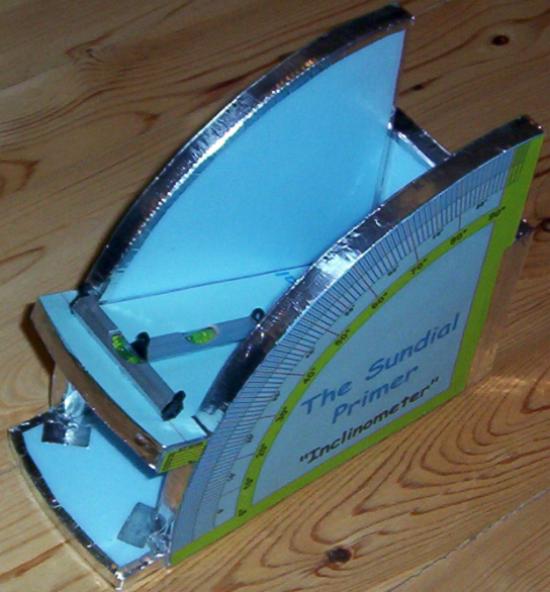

"Inclinometer"
"Inclinômetro"

Mostradores Felizes !


"Inclinometer"

Nota do Tradutor: a palavra styrofoam, em inglês, é o mesmo que poliestireno, cuja marca comercial é Isopor ©
