"SUNNY DAY U"


Kit Relógio de sol Equatorial Digital

Relógio de sol Equatorial: um modelo em que a placa do mostrador é paralela ao plano equatorial e o gnômon de ponteiro-polar é perpendicular a ele.


O relógio de sol Equatorial Digital é um relógio universal e pode ser usado em qualquer lugar do mundo. Tudo que você tem a fazer é posicioná-lo corretamente e ele irá dizer-lhe o tempo.

O relógio de sol Equatorial Digital é paralelo ao plano equatorial, mas não tem uma placa do mostrador com linhas horárias nem um gnômon. Ele tem uma linha de leitura que está localizada no eixo polar do relógio de sol. Os números das horas são recortados através de um anel semicircular. Estes números e quaisquer outros indicadores de tempo estão localizados nos planos horários dos tempos a serem indicados. O Sol brilha através destes indicadores e os projeta como imagens iluminadas ao longo da linha de leitura. Assim, justifica-se o termo digital na descrição.

Figure 1: Digital Equatorial Sundial Kit

Figura 1: Kit de relógio de sol Equatorial Digital  (CAD)

Este kit de relógio de sol vem em quatro modelos, de 9 polegadas (23 cm) de diâmetro. O primeiro modelo é feito completamente de papel e exige que você corte os números de horas e os "diamantes". Isto requer um estilete afiado e, neste ofício, seja muito cuidadoso para não cortar-se. A Figura 2 mostra este relógio de sol. O segundo modelo é semelhante ao descrito para o segundo modelo transparente abaixo. Não tenho certeza  de quão fácil será cortar alguns dos números. Você pode experimentá-lo.

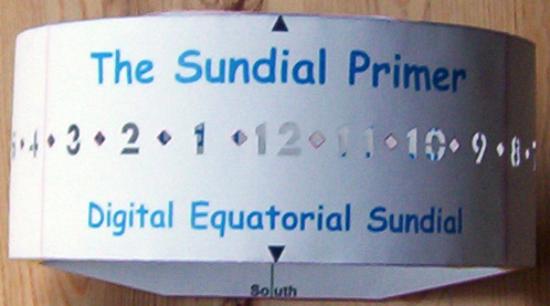

Figure 2: Digital Equatorial Sundial Paper Model

Figura 2: Relógio de sol Equatorial Digital - Modelo em Papel

Criamos dois kits para que você possa construir este relógio Equatorial Digital para os Hemisférios Norte ou Sul. Tudo que você precisa são tesouras, papelão, cola e fita. Se você gostaria de baixar um arquivo PDF do "Kit de Relógio de sol Equatorial Digital" basta bater na porta certa e ela se abrirá para você.

Digital Equatorial Sundial Kit - Northern Hemisphere Digital Equatorial Sundial Kit - Southern Hemisphere
Hemisfério Norte Hemisfério Sul

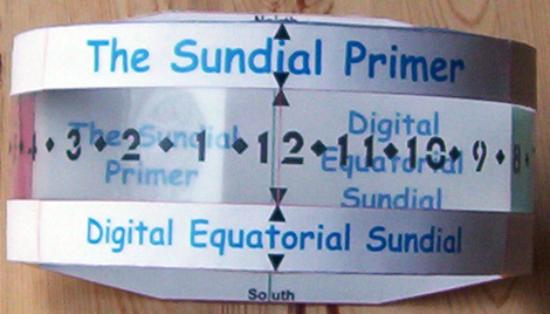

Os dois modelos seguintes usam transparência clara para o anel horário. Nenhum corte dos números ou "diamantes" é necessária. A Figura 3 mostra o primeiro modelo. Este relógio de sol é idêntico ao anterior, mas menos perigoso de fazer.

Figure 3: Digital Equatorial Sundial Transparency Model

Figura 3: Relógio de sol Equatorial Digital - Modelo em Transparência

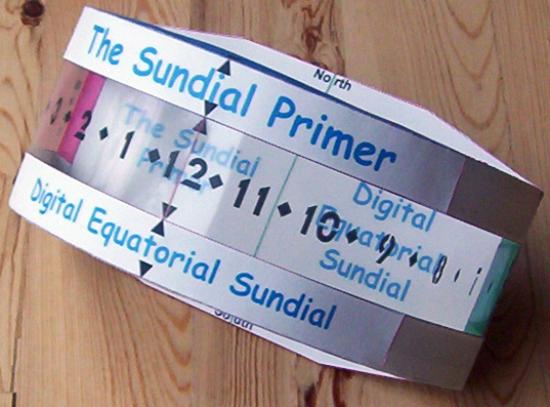

O modelo final é ligeiramente diferente. A altura dos números e os "diamantes" são os mesmos da Figura 3, mas a largura fica progressivamente mais estreita como forma de move-se a partir do meio-dia. Esta alteração na largura compensa a distorção dos números quando eles são projetados na linha de leitura e os fazem parecer mais normais. Poderá ver a mudança nos números e "diamantes" se olhar cuidadosamente a Figura 4.

Figure 3: Digital Equatorial Sundial Transparency Model - Compensated

Figura 4: Relógio de sol Equatorial Digital - Modelo em Transparência - Compensado

Se você quiser baixar um arquivo PDF do "Kit de Relógio de sol Digital Equatorial Transparência" basta abrir uma das abaixo e esta irá fazer todo o trabalho para você. Cada kit contém os modelos para ambos os tipos de anel horário.

Digital Equatorial Sundial Transparency Kit - Northern Hemisphere Digital Equatorial Sundial Transparency Kit - Southern Hemisphere
Hemisfério Norte Hemisfério Sul

Quando você tiver concluído o relógio de sol, tudo o que terá a fazer é configurá-lo e ele vai dizer-lhe o Tempo Solar. As indicações da bússola, sobre o relógio de sol, vão dizer-lhe como tem que ser posicionado.

Mostradores Felizes !
