"SUNNY DAY U"


Kit de Relógio de sol (em formato de) Globo

Relógio de sol (em formato de ) Globo: (ou mostrador esférico): uma classe de mostrador na qual a "placa do mostrador" é um globo ou esfera, geralmente configurada com o seu eixo paralelo ao eixo polar da Terra e, muitas vezes, com a posição do observador no topo. O gnômon é na forma de uma fina vareta semi-circular, que pode girar em torno do globo sobre seu eixo. Em uso, a palheta é girada até que a sombra seja minimizada e o tempo lido a partir de uma escala equiangular em torno do Equador. Indica o meridiano de longitude onde é atualmente meio dia.


O relógio de sol Globo apresentado aqui é um relógio de sol Equatorial e funcionará em qualquer lugar do mundo. É um desafio fazer, mas não é impossível construí-lo. O kit é baseado em uma bola de isopor de 6" (15,24 cm) de diâmetro usada em arranjos florais ou artesanato. A bola não é muito cara.

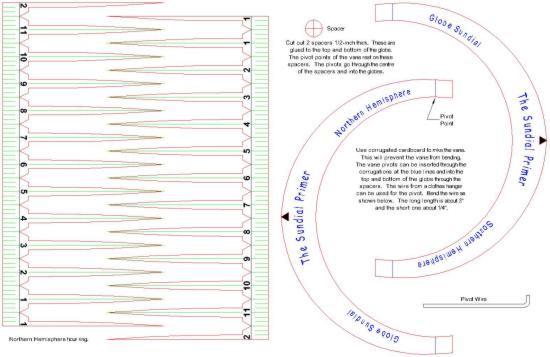

A Figura 1 mostra uma parte do kit que você usará para criar seu próprio relógio solar.

Figure 1: Globe Sundial Kit

Figura 1: Kit Relógio de sol (em formato de) Globo (CAD)

O kit pode ser usado para fazer um relógio de sol Globo para o Hemisfério Norte ou Sul. Todas as partes estruturais do relógio de sol foram feitas de placa de isopor® rígido de 1/2" (1,27 cm) . Para dar às bordas um acabamento mais refinado, você pode usar fita adesiva metálica. A fita tem um suporte adesivo e se liga bem ao isopor®. Para colar todas as peças, recomendo que use um adesivo de borracha de silicone chamado "RTV". Fornece um excelente aderência e não mancha as demais peças. As colas que usei não ligaram muito bem à bola de isopor®. Eu logo descobri que uma bola de isopor® de 6" (15,24 cm) não tem realmente 6" de diâmetro. A que eu usei era um pouco menor, de 5 27/32" (14,84 cm). Devido à variação no diâmetro da bola, você pode baixar um PDF do "Kit Relógio de sol Globo" em diâmetros que variam de 5-3/4" (14,60 cm) a 6-1/16" (15,39 cm), em incrementos de 1/32" (0,07 cm).

DIÂMETRO DA BOLA
...mais por vir

A parte mais difícil foi estabelecer a linha equatorial na bola. Eu fixei, com fita adesiva, as faixas de horas e usei as seções, com os números das horas, da fita comprida em torno da bola para ajudar. Pode haver outras maneiras melhores, com certeza. Separe as faixas horárias para ter uma idéia de como você colocará o relógio de sol e o quão bem elas se encaixam. Quando você completar o relógio, tudo o que você precisa fazer é configurá-lo e isso lhe dirá o Tempo Solar. Basta girar o globo até que o "Ponteiro de Latitude" esteja alinhado à sua latitude correta. Uma escala de vernier é usada para ajustar o ângulo do globo ao 1/4º mais próximo para uma escala de latitude espaçada em intervalos de 1º. Para saber mais sobre a escala vernier, visite a página "Kit de Relógio de sol Equatorial". Para ler o tempo, basta girar a palheta até que a sua sombra no globo seja tão fina quanto possível. Aqui está como o relógio de sol irá ficar quando tiver terminado de construí-lo. Este está localizado no Hemisfério Norte e está posicionado para uma latitude de 50°.

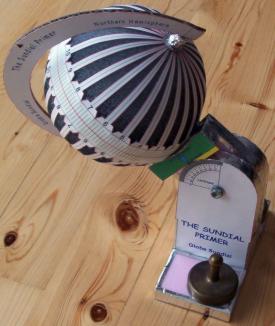

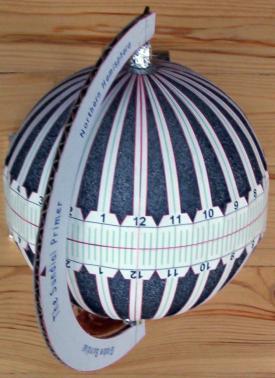

Globe Sundial - Front View Globe Sundial - Rear View

Mostradores Felizes !
