Capricorn: Dec.22-Jan.29

Mr. Sun The Sundial Primer BR Index Kits para relógios de sol Index Mr. Sun

"SUNNY DAY U"


Kit Relógio de sol Equatorial Catavento

Relógio de sol Equatorial: um mostrador em que a placa do mostrador é paralela ao plano equatorial e o gnômon de ponteiro-polar é perpendicular a ele.


O relógio de sol Equatorial e como configurá-lo, é descrito em outro kit e não será repetido aqui.

Este relógio de sol Equatorial é ligeiramente diferente de um que usa um gnômon estreito e onde o tempo é lido no centro da sombra. O gnômon para este relógio de sol é completamente largo e as linhas horárias são lançadas fora, assim que o tempo é lido, usando somente uma faixa da sombra do gnômon. O típico relógio de sol Equatorial tem as linhas horárias originando-se de um ponto. As linhas horárias deste relógio de sol são tangentes à circunferência do gnômon. Por causa da forma como ele se apresenta, é chamado um relógio de sol Equatorial (em forma de) Catavento. A Figura 1 mostra o Kit que você usará para fazer seu próprio modelo Equatorial Catavento.

Figure 1: Pinwheel Equatorial Sundial Kit

Figura 1: Kit Relógio de sol Equatorial Catavento (CAD)

O relógio de sol foi projetado para que você possa construir um para o Hemisfério Norte ou Sul. Tudo que você precisa são tesouras, papelão, cola e uma cavilha de madeira.
O mostrador é muito divertido de fazer e seria um grande projeto de ciência. Se você quiser baixar um arquivo PDF do "Kit Relógio de sol Equatorial Catavento" apenas abra a porta abaixo.

Pinwheel Equatorial Sundial Kit

Quando você terminar o relógio de sol, o que se tem a fazer é configurá-lo e ele vai dizer-lhe o Tempo Solar.

Aqui está como o relógio de sol ficará, uma vez terminado. Ele está posicionado para uma latitude de 40° no Hemisfério Norte.
Você pode ver as sombras do relógio de sol Equatorial em diferentes épocas do ano. Observe que o tempo é lido usando a borda da sombra do gnômon.
Esta borda vem de uma área diferente do gnômon ao longo do dia.

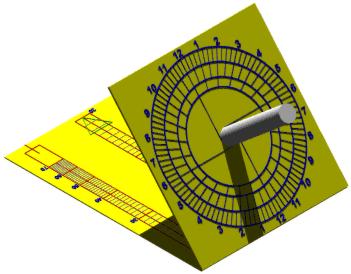

Pinwheel Equatorial Sundial - Northern Hemisphere - June - 1:00 P.M.

Hemisfério Norte - Junho - 1:00 da tarde

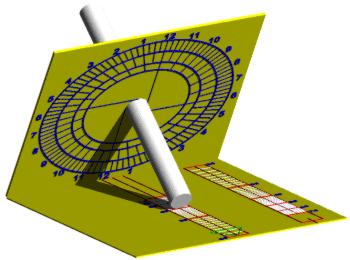

Pinwheel Equatorial Sundial - Northern Hemisphere - December - 11:00 A.M.

Hemisfério Norte - Dezembro - 11:00 da manhã

Este relógio de sol é muito fácil de construir e muito divertido de usar.

Mostradores Felizes !
