"SUNNY DAY U"


Kit Relógio de sol Anel Equatorial Hora Padrão

Relógio de sol Analemático: este termo tem sido usado às vezes para descrever os mostradores que têm um gnômon de forma analémica (em formato de 8), ou possuem analemas nas linhas horárias, permitindo-lhes ler o Tempo Médio Solar.

Relógio de sol Equatorial: um modelo em que a placa do mostrador é paralela ao plano equatorial e o gnômon de ponteiro-poar é perpendicular a ele.

Heliocronômetro: um relógio de sol de precisão que incorpora alguns meios para permitir que ele leia o Hora (ou Tempo) Civil (ou Médio).

(Escala) Vernier: uma pequena escala móvel para obter partes fracionárias das subdivisões de uma escala fixa. Inventado por Pierre Vernier em 1631 (publicado em Bruxelas, 1638).
Para escalas circulares, uma (escala) Vernier de Tipo A tem um zero central.


O relógio de sol Equatorial é um mostrador universal e pode ser usado em qualquer lugar do mundo. Tudo que você tem a fazer é posicioná-lo corretamente e ele irá dizer-lhe o tempo. É muito fácil de fazer, com as linhas horárias colocadas em intervalos de 15° para cada hora completa. Devido aos intervalos de horas iguais, é possível corrigir o relógio de sol para a longitude e a Equação de Tempo (EdT) apenas girando-o. A correção de longitude é constante, mas a EdT muda a cada dia. O ajuste deve ser feito todos os dias para máxima precisão. Uma vez feito, o relógio de sol indicará a Hora Padrão ou o tempo do relógio convencional.
Este relógio de sol é também conhecido como Relógio de sol Analêmico ou Heliocronômetro.

A Figura 1 mostra o Kit que você usará para fazer seu próprio Relógio de sol Anel Equatorial Hora Padrão. Este relógio de sol funcionará durante todo o ano.

O relógio de sol é feito usando-se papel e isopor®. Tenha cuidado ao construir este relógio de sol para se certificar de que a dimensão interna do anel, mostrado à direita da Figura 1, é mantida em 8" (20,32 cm). O anel de linhas horárias é mantido no lugar em seu encaixe, mantendo um ajuste bem apertado. Isso permite que ele seja girado em qualquer direção para corrigir a Equação de Tempo e/ou longitude. Como as linhas horárias são desenhadas em intervalos de 10 minutos, uma escala Vernier é incluída para ajudar a ajustar a correção para o minuto mais próximo.

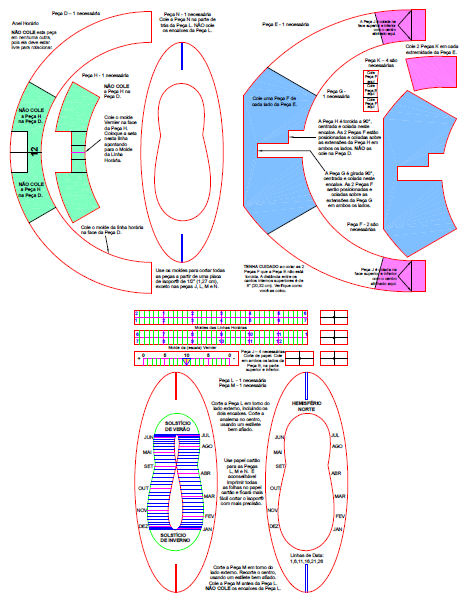

Figure 1: Standard Time Equatorial Ring Sundial

Figura 1: Kit Relógio de sol Anel Equatorial Hora Padrão (CAD)

O relógio de sol é projetado para que você possa construir um para o Hemisfério Norte ou outro para o Sul. Se você quiser baixar um arquivo PDF do "Kit Relógio de sol Anel Equatorial Hora Padrão", basta abrir uma das portas abaixo e ela irá fazer todo o trabalho para você.

Standard Time Equatorial Ring Sundial Kit - Northern Hemisphere Standard Time Equatorial Ring Sundial Kit - Southen Hemisphere
Hemisfério Norte Hemisfério Sul

Na verdade, existem três versões deste relógio de sol em seu kit. A diferença está no gnômon. Os gnômones são mostrados na Figura 2. O primeiro e mais simples gnômon é uma haste reta. Pode ser facilmente feito do arame de um cabide de roupas de metal. Ao usar este gnômon, o anel da linha horária deve ser girado para corrigir tanto a Equação de Tempo quanto a longitude. Este gnômon requer ajustes todos os dias. Os outros dois gnômones são do tipo analêmicos. Eles diferem quanto a forma como projetam a analemma para o anel da linha horária. Um deles é sólido e projeta a luz através do corte em forma da analema. O segundo é impresso em uma transparência e projetará aanalema como uma linha fina. Ao usar esses gnômones, o anel das linhas horárias é girado para corrigir apenas a longitude.

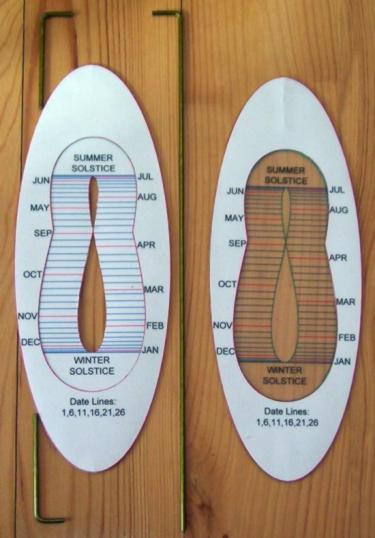

Figure 2: Standard Time Equatorial Ring Sundial Gnomons

Figura 2: Gnômones do Relógio de sol Anel Equatorial Hora Padrão

O gnômon de haste está no centro da foto. Os gnômones analêmicos estão nos lados com o gnômon transparente à direita. As duas hastes pequenas à esquerda são usadas para fixar a parte de cima e de baixo do do gnômon analêmico no lugar e permitir que este possa girar. As linhas de data são espaçadas a cada 5 dias como indicado no gnômon.

Para configurar este relógio de sol, coloque-o sobre uma superfície nivelada e alinhe-o com o Meridiano Local, ou seja, a verdadeira linha Norte-Sul. Gire o relógio de sol até que o "Ponteiro de Latitude" esteja alinhado com a latitude correta. Uma escala Vernier é usada para definir o ângulo do relógio de sol para o 1/4º mais próximo, para uma escala de latitude espaçada em intervalos de 1º. Para saber mais sobre a escala Vernier, visite a página "Kit Relógio de sol Equatorial Hora Padrão". Ao usar o gnômon de haste, leia o tempo indicado pelo centro de sua sombra; ao usar o gnômon analêmico, basta girá-lo de modo que fique com a face diretamente no sol. Leia a hora na linha central da escala da linha horária. Use as datas para determinar em qual dos lados da analema você irá ler, em um determinado dia.

Aqui está como o relógio de sol ficará depois de pronto. Bom trabalho !

Standard Time Equatorial Ring Sundial - Front View

Relógio de sol Anel Equatorial Hora Padrão - Vista Frontal
(Mostrado com o gnômon de haste, assim o anel da linha horária e a escala Vernier podem ser claramente vistos.)

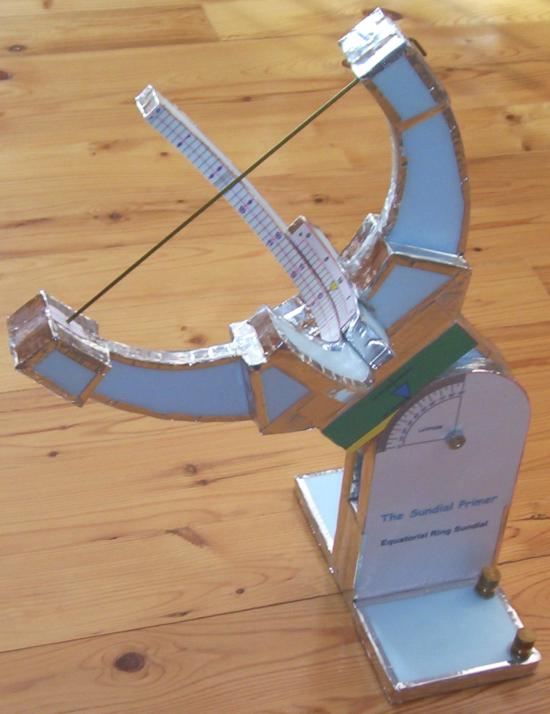

Standard Time Equatorial Ring Sundial - Side View

Relógio de sol Anel Equatorial Hora Padrão - Vista Lateral
(A Escala de Latitude pode ser vista nesta foto.)

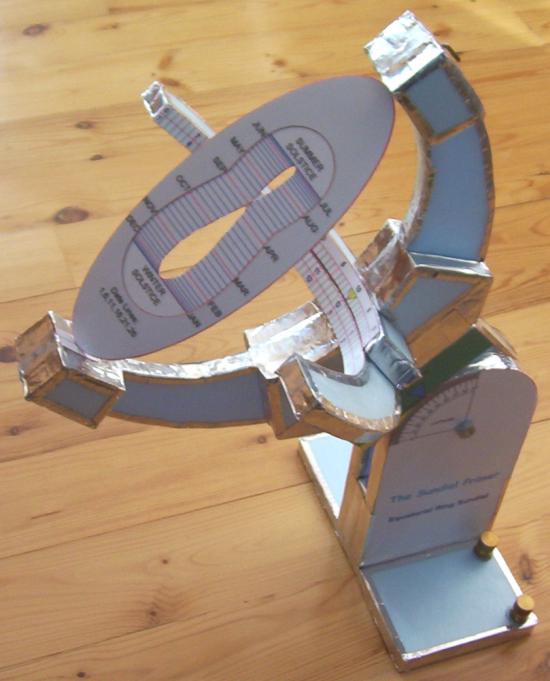

Standard Time Equatorial Ring Sundial - Analemmic Gnomon

Relógio de sol Anel Equatorial Hora Padrão - Gnômon Analêmico

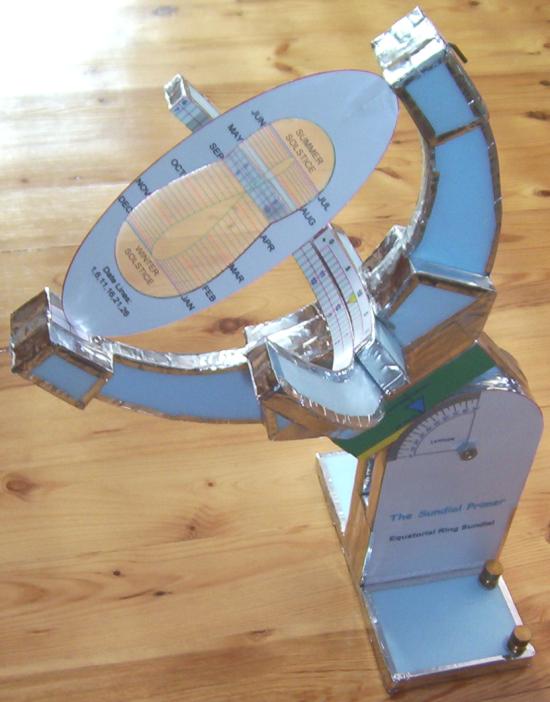

Standard Time Equatorial Ring Sundial - Transparent Analemmic Gnomon

Relógio de sol Anel Equatorial Hora Padrão - Gnômon Analêmico Transparente

Mostradores Felizes !
