Capricorn: Dec.22-Jan.29

Mr. Sun The Sundial Primer Index Kits para relógios de sol Index Mr. Sun

"SUNNY DAY U"


Kit Relógio de sol Analemático Universal

Relógio de sol Analemático: relógios de sol que consistem em pontos horários (em vez de linhas horárias) colocados ao redor de uma elipse e um gnômon móvel perpendicular ao plano do mostrador. Pode ser em qualquer plano, mas a forma mais usual é a horizontal. Na versão horizontal do mostrador, a posição do gnômon encontra-se no eixo reto Norte-Sul menor, num ponto determinado pela declinação do Sol (isto é, a data).
O mostrador analemático pode ser considerado como uma projeção do mostrador Anel Equatorial Universal.


Um pequeno ajuste nas equações para um relógio analemático resultará em uma escala de data que é independente da latitude. Os tempos ainda são lidos como pontos em uma elipse para uma latitude em particular.
Mas agora você pode incluir elipses para uma série de latitudes usando a mesma escala de data. O relógio de sol resultante é agora universal com um layout único e interessante. Também é muito fácil de fazer.

A Figura 1 mostra o Kit que você usará para fazer seu próprio relógio Analemático Universal . A placa do mostrador deste relógio de sol é projetada para caber em papel Carta, de 8-1/2 " por 11".
É propositadamente feito tão grande quanto possível para aumentar a resolução da escala de data e linhas de latitude.

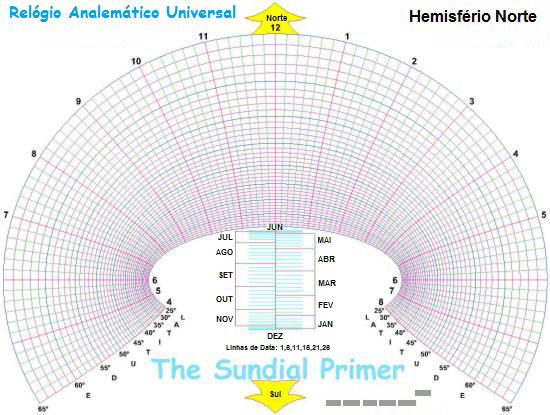

Figure1: Universal Analemmatic Sundial Kit

Figura 1: Kit Relógio de sol Analemático Universal (CAD)

Criamos dois kits para que você possa construir um relógio de sol Analemático Universal para o Hemisfério Norte ou Sul. Tudo que você precisa são tesouras, papelão, cola e fita.
Se você quiser baixar um arquivo PDF do "Kit Relógio de sol Analemático Universal", basta abrir uma das portas que ela trabalhará para você.

Universal Analemmatic Sundial  Kit - Northern Hemisphere Universal Analemmatic Sundial  Kit - Southern Hemisphere
Hemisfério Norte Hemisfério Sul

Quando estiver terminadoo seu relógio de sol, tudo o que você tem a fazer é configurá-lo e ele vai dizer-lhe o Tempo Solar. Tudo o que você precisa fazer é ajustá-lo em uma superfície plana e alinhar as setas com o Meridiano Local. A verdadeira linha Norte-Sul. Se você estiver comparando o tempo com um relógio convencional, lembre-se de ajustar o tempo para a Equação de Tempo e Correção de longitude.
O "Corrija-O-Mostrador" ou "Corrija-O-Mostrador II" irá ajudá-lo aqui. E se os relógios estiverem definidos para o Horário de Verão não se esqueça sobre a diferença de uma hora (ou o que for).

Quando o relógio estiver corretamente configurado, você deve definir o gnômon na linha de data para a data atual. As linhas são espaçadas em intervalos de 5 dias assim você terá que estimar a posição correta para determinados dias intermediários. Verifique se a borda vertical do gnômon está posicionada na linha central. Encontre a elipse para sua latitude. O Tempo Solar é lido no ponto em que a sombra do gnômon cruza a elipse.

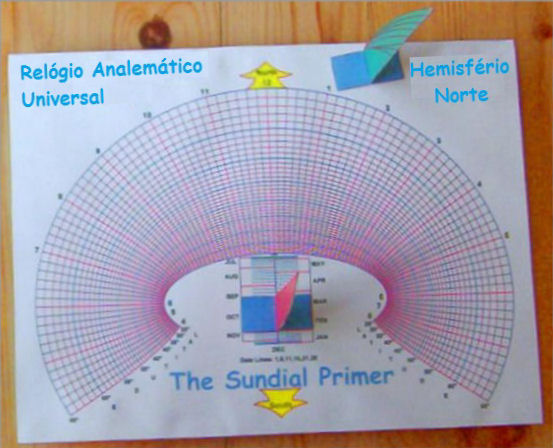

Aqui está como o relógio de sol ficará, uma vez terminado. Este está localizado no Hemisfério Norte.

Universal Analemmatic Sundial

Mostradores Felizes !
