Capricorn: Dec.22-Jan.29

Mr. Sun The Sundial Primer BR Index Kits para relógios de sol Index Mr. Sun

"SUNNY DAY U"


Kit Relógio de sol Foster-Lambert Universal

Relógio de sol Foster-Lambert: Um formato de mostrador de projeção equatorial, com a projeção disposta para produzir um anel circular de pontos horários equiangulares.


Um pequeno ajuste nas equações para um relógio de sol de Foster-Lambert resultará em uma escala de data independente da latitude. Os tempos ainda são lidos como pontos em um círculo para uma latitude em particular. Mas agora você pode incluir círculos para uma série de latitudes, usando a mesma escala de data. O relógio de sol resultante é agora universal com um layout único e interessante.

Também é muito fácil de fazer.

Este relógio de sol é fornecido em duas versões. Uma indica o Tempo Solar e a segunda é projetada, para que se possa assim ser ajustada para indicar a Hora Padrão. Ambas as versões vêm com dois tipos de gnômon. Um é um gnomon fixo, feito para funcionar em uma única latitude. O outro é um gnômon ajustável e pode ser ajustado para qualquer latitude na faixa de 25º a 65º. Basta promover a sua escolha ou fazer ambos.

A Figura 1 mostra o Kit que você usará para fazer seu próprio relógio de sol Foster-Lambert Universal. A placa do mostrador deste relógio de sol é projetada para caber em uma folha de papel Carta, tamanho 8-1/2" por 11". É propositadamente feito bem grande quanto possível para aumentar a resolução da escala de data e das linhas de latitude.

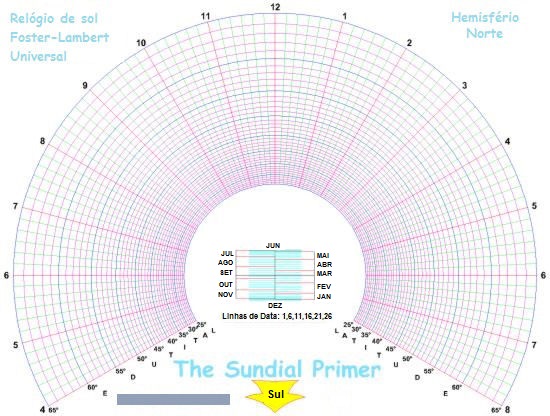

Figure 1: Universal Solar Time Foster-Lambert Sundial Kit

Figura 1: Kit Relógio de sol Tempo Solar Foster-Lambert Universal(CAD)

Nós fizemos acima de dois jogos, de modo que você possa construir um Relógio de sol Tempo Solar Foster-Lambert Universal para o Hemisfério Norte ou Sul. Se você quiser baixar um arquivo PDF da versão que fornece o Tempo Solar do "Relógio de sol Tempo Solar Foster-Lambert Universal", basta abrir uma das portas abaixo que fará todo o trabalho para você. Tudo que você precisa agotra são tesouras, papelão, cola e fita
e um pouco de paciência.

Universal Solar Time Foster-Lambert Sundial  Kit - Northern Hemisphere Universal Solar Time Foster Lambert Sundial  Kit - Southern Hemisphere
Hemisfério Norte Hemisfério Sul

Quando você terminar o relógio de sol, tudo o que você tem a fazer é configurá-lo e ele vai dizer-lhe o Tempo Solar. Basta apoiá-lo em uma superfície plana e alinhar a seta com o Meridiano Local, a verdadeira linha Norte-Sul. Se você estiver comparando o tempo com um relógio convencional, lembre-se de ajustar o tempo com a Equação de Tempo e correção de longitude. O dispositivo "Corrija-O-Mostrador" ou "Corrija-O-Mostrador II" irá ajudá-lo aqui. E se os relógios forem ajustados para o Horário de Verão, não se esqueça sobre a diferença de uma hora (ou o que for).

Quando o relógio estiver corretamente configurado , você deverá apoiar o gnômon na linha de data para a data atual. As linhas são espaçadas em intervalos de 5 dias, assim você terá que estimar a posição correta para determinados dias intermediários. Certifique-se de que a borda inclinada do gnômon esteja posicionada na linha central. Encontre o círculo para sua latitude. O Tempo Solar é lido no ponto em que a sombra do gnômon cruza o círculo.

A Figura 2 mostra o kit que você usará para criar seu próprio Relógio de sol Universal Foster-Lambert Hora Padrão Universal.

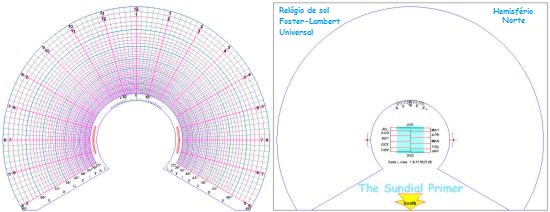

Figure 2: Universal Standard Time Foster-Lambert Sundial Kit

Figura 2: Kit Relógio de sol Hora Padrão Foster-Lambert Universal(CAD)

A placa do mostrador é constituída por duas partes. A placa estacionária com a escala de data é mostrada à direita. A placa rotativa das horas está à esquerda. Como as linhas horárias estão separadas por intervalos iguais, a placa de linha horária pode ser girada para corrigir tanto a Equação de Tempo quanto a latitude. Como as linhas horárias são desenhadas em intervalos de 10 minutos, uma escala Vernier é incluída para ajudar a ajustar a correção para o minuto mais próximo. A Figura 3 ilustra a escala Vernier e como usá-la.

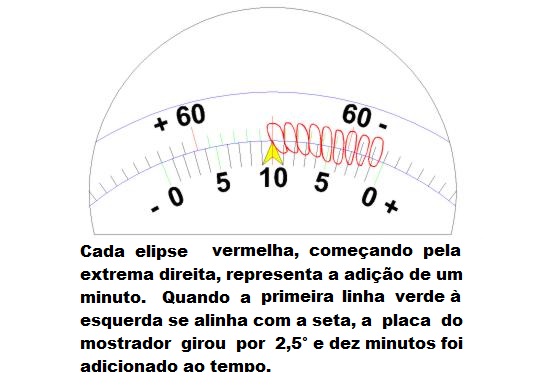

Figure 3: Universal Standard Time Foster-Lambert Sundial Vernier Scale

Figura 3: Escala Vernier do Relógio de sol Hora Padrão Foster-Lambert Universal (CAD)

Nós também fizemos abaixo dois jogos de modo que você possa construir um Relógio de sol Hora Padrão Foster-Lambert Universal para o Hemisfério Norte ou Sul. Se você quiser baixar um arquivo PDF da versão que fornece a Hora Padrão do "Relógio de sol Hora Padrão Foster-Lambert Universal", basta abrir uma das portas abaixo que fará todo o trabalho para você. Tudo que você precisa agora são tesouras, papelão, cola e fita e um pouco mais de paciência.

Universal Standard Time Foster-Lambert Sundial  Kit - Northern Hemisphere Universal Standard Time Foster-Lambert Sundial  Kit - Southern Hemisphere
Hemisfério Norte Hemisfério Sul

O ajuste deste modelo é o mesmo descrito acima para o relógio de sol Tempo Solar. No entanto, as correções para a Equação de Tempo e longitude serão feitas girando a placa das linhas horárias.

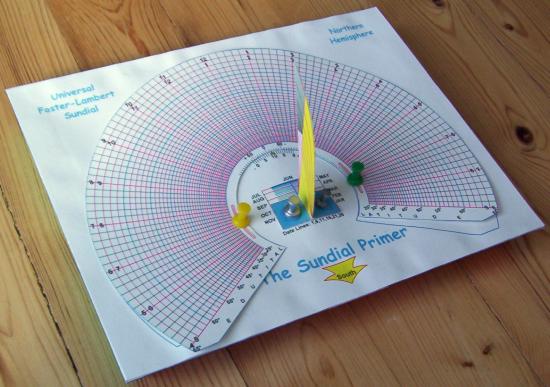

Aqui está como o relógio de sol ficará, quando você terminar de construí-lo. Este indicará a Hora Padrão e está situado no Hemisfério Norte.

Universal Foster-Lambert Sundial

Mostradores Felizes !
