"SUNNY DAY U"


Kit Relógio de sol Horizontal Universal

Relógio de sol Horizontal: o relógio de sol mais comum ou de jardim, com uma placa do mostrador horizontal e um gnômon ponteiro-polar.


É possível criar muitas variações do relógio Horizontal Universal. São três os aqui apresentados e todos eles parecem muito interessantes e são muito fáceis de fazer. Em todos os casos, um gnômon é necessário e pode ser ajustado para qualquer latitude. Os relógios são limitados a uma latitude de 25º a 65º. Para cobrir este intervalo existem dois gnômons disponíveis. Um deles é para latitudes entre 25º e 45º e o outro para latitudes entre 45º e 65º. Escolha o que melhor se adapte às suas necessidades. Use um par de clipes para segurar o gnômon no lugar.

A placa do mostrador destes relógios de sol é projetada para caber em uma folha de papel carta, 8-1/2" x 11". Eles foram feitos para facilitar, o melhor possíve, a leitura do tempo.

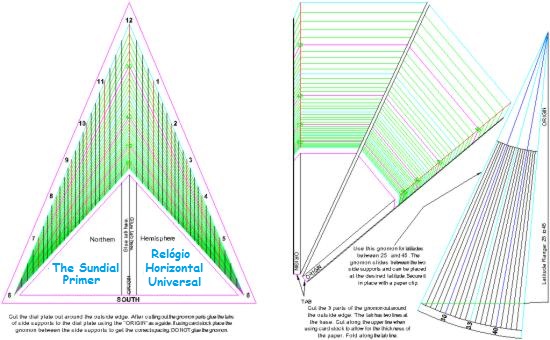

A Figura 1 mostra o primeiro Kit de relógio de sol Horizontal Universal, composto por linhas horárias e linhas de latitude que são as linhas retas.
As linhas horárias são todas verticais, mas não estão igualmente espaçadas.

Figure 1: Universal Horizontal Sundial #1 Kit

Figura 1: Relógio de sol Horizontal Universal #1 (CAD)

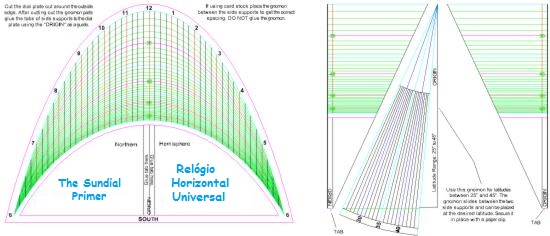

A Figura 2 mostra o segundo kit de relógio Horizontal Universal. As linhas horárias ainda são verticais, mas agora estão igualmente espaçadas. Como resultado, as linhas de latitude agora são curvas.

Figure 2: Universal Horizontal Sundial #2 Kit

Figura 2: Relógio de sol Horizontal Universal #2 (CAD)

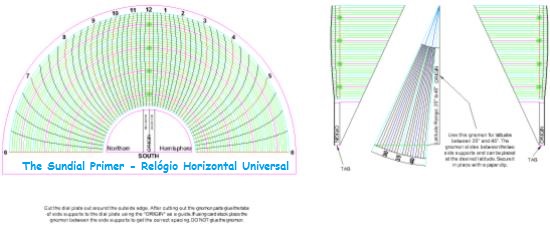

A Figura 3 mostra o terceiro kit de relógio de sol Horizontal Universal. Nos dois primeiros kits, as linhas horárias convergem, com a proximidade das 6:00 da manhã e das 6:00 da tarde, tornando-as difíceis de distinguir. Neste relógio de sol, círculos são utilizados como linhas de latitude e isto resulta num modelo que é mais fácil de ler. As linhas horárias agora são curvas.

Figure 3: Universal Horizontal Sundial #3 Kit

 Figura 3: Relógio de sol Horizontal Universal #3 (CAD)

Nós fizemos um total de 6 kits para que você possa construir qualquer um dos relógios de sol Horizontal Universal para o Hemisfério Norte ou Sul. Tudo que você precisa são tesouras e cola. Se você quiser baixar o arquivo PDF do "Kit de Relógio de sol Horizontal Universal", basta abrir uma das portas abaixo e está fará todo o trabalho por você.

Universal Horizontal Sundial #1 Kit - Northern Hemisphere Universal Analemmatic Sundial #1 Kit - Southern Hemisphere
Relógio de sol #1 - Hemisfério Norte Relógio de sol #1 - Hemisfério Sul

Universal Horizontal Sundial #2 Kit - Northern Hemisphere Universal Analemmatic Sundial #2 Kit - Southern Hemisphere
Relógio de sol #2 - Hemisfério Norte Relógio de sol #2 - Hemisfério Sul

Universal Horizontal Sundial #3 Kit - Northern Hemisphere Universal Analemmatic Sundial #3 Kit - Southern Hemisphere
Relógio de sol #3 - Hemisfério Norte Relógio de sol #3 - Hemisfério Sul




Quando você terminar o relógio de sol, tudo o que você tem a fazer é configurar e ele vai dizer-lhe o Tempo Solar. Os relógios são orientados como qualquer relógio de sol Horizontal e um guia direcional é fornecido para ajudar. O gnômon é projetado para deslizar entre os seus dois suportes laterais. Alinhe a linha do marcador da latitude desejada com a borda superior do suporte. Um clipe de papel pode ser usado para mantê-lo no lugar ou pode ser colado, se você planeja usá-lo em apenas um lugar.

Encontre a linha para sua latitude. O Tempo Solar é lido no ponto em que a sombra do gnômon cruza a linha.

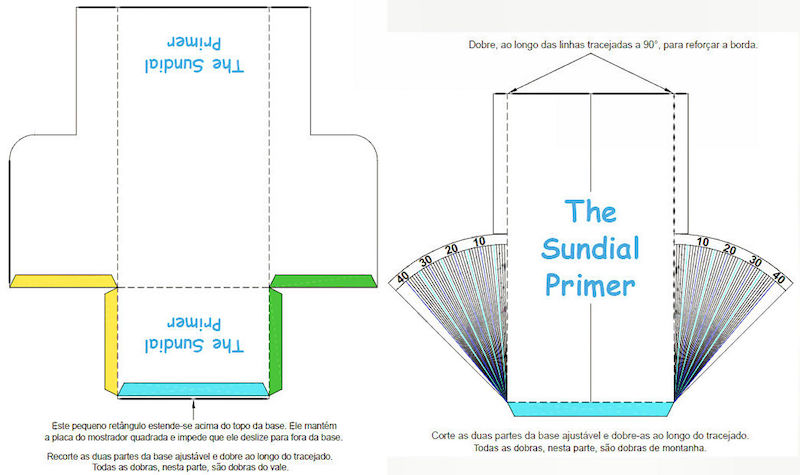

Como pode ser visto nos dois primeiros relógios de sol, o espaçamento da linha da latitude diminui à medida que a latitude aumenta. Você pode se divertir um pouco com o seu relógio de sol Horizontal Universal e experimentar uma técnica interessante. O fato importante a ser observado é que um relógio de sol, construído para uma determinada latitude, pode ser posicionado de forma que ele funcionará em qualquer outra latitude em um dado hemisfério. A placa do mostrador só precisa ser inclinada até que o gnômon esteja em um ângulo igual à latitude local. A Figura 4 mostra uma base de relógio ajustável usada para fazer este
ajuste. O declive (inclinação) da base pode ser, então, ajustado na faixa de 0º a 40º.

Figure 4: Adjustable Sundial Base

Figura 4: Base Ajustável de Relógio de sol (CAD)

Construa um relógio de sol e ajuste o gnômon para uma latitude adequada, o que dará um melhor espaçamento das linhas de latitude. Isto será, naturalmente, uma latitude mais baixa.
Calcule o ângulo em que a base deverá ser configurada da seguinte forma:

Configuração do Ângulo da Base Ajustável do Relógio de sol = Latitude Local - Latitude do Relógio de sol Construído

Por exemplo, digamos que queremos usar o relógio de sol Horizontal Universal # 1 a uma latitude de 55º. As linhas são muito apertadas lá, mas há muito mais espaço a 30º, o que tornaria a leitura do relógio mais fácil. Construa o relógio de sol com o gnômon definido em um ângulo de 30º. Defina o ângulo da base do relógio de sol ajustável para 25º (55 - 30). Use um par de clipes de papel para segurar a base no ângulo desejado. Coloque o relógio de sol na base e estará pronta para usar, uma vez que seja orientada corretamente.

Adjustable Sundial Base

Base Ajustável de Relógio de sol - Modelo PDF

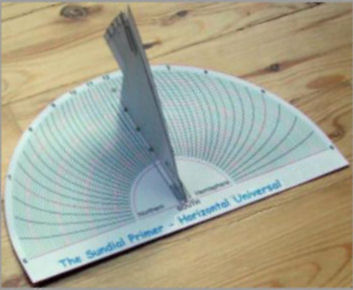

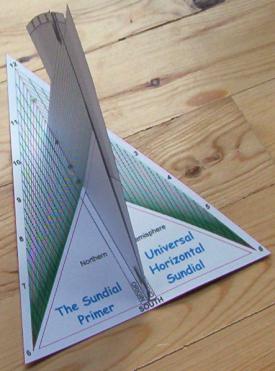

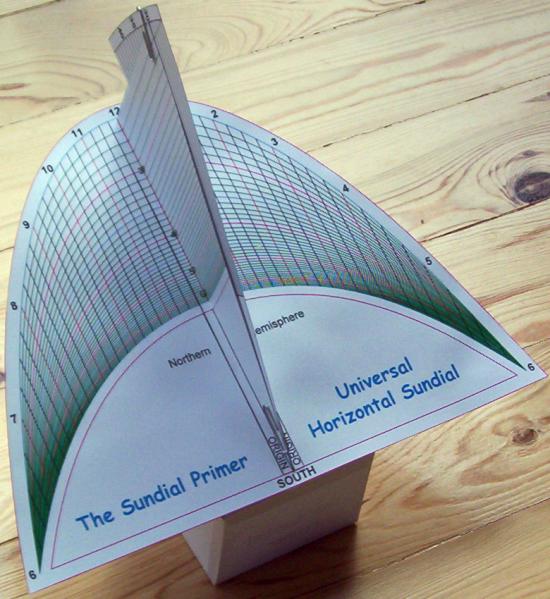

Aqui está como os relógios de sol se parecerão quando tiver terminado de fabricá-los. Estes estão localizados no Hemisfério Norte.


Universal Horizontal Sundial #1 Universal Horizontal Sundial #3
Universal Horizontal Sundial #2 with Adjustable Base

Mostradores Felizes !
