Capricorn: Dec.22-Jan.29

Mr. Sun The Sundial Primer BR Index Kits para relógios de sol Index Mr. Sun

"SUNNY DAY U"


Kit Relógio de sol Anel Universal

Relógio de sol Anel Equatorial Universal (Equinocial): um mostrador portátil que se parece com uma versão dobrável de um mostrador Armilar, mas com um ponto de suspensão móvel para proporcionar ajuste de latitude. Em algumas versões, é utilizado um gnômon de abertura, montado no eixo central, sendo a posição da abertura ajustada para se adequar à declinação do Sol. Esta forma é auto-orientada.

Abertura: um pequeno orifício transparente em uma superfície opaca, projetado para permitir que um pequeno raio de luz solar atravesse para cair em uma placa do mostrador ou alidade.


O relógio de sol Anel Equatorial Universal é um modelo universal e pode ser usado em qualquer lugar do mundo. Tudo que você tem a fazer é posicioná-lo corretamente e ele irá dizer-lhe o tempo. Este relógio de sol normalmente é feito de latão e é pequeno o suficiente para caber no seu bolso. Os relógios de sol seguintes não são de bolso, mas ainda assim são divertidos de construir e usar. Ele está disponível em dois tipos de gnômones: gnômon de cordão e gnômon de abertura. A Figura 1 mostra o kit para um de cordão e a Figura 2 para um de abertura. Uma escala de Vernier foi incluída para definir com precisão o ponteiro de latitude para o 1/4° mais próximo. Para saber mais sobre a escala Vernier, visite a página Kit Relógio de sol Equatorial Hora Padrão.

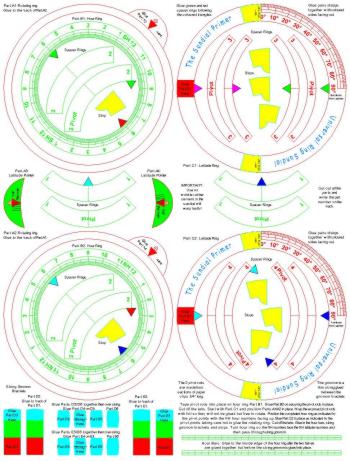

Figure 1: Universal Ring Sundial Kit with String Gnomon

Figura 1: Kit Relógio de sol Anel Universal com Gnômon de Cordão  (CAD)

Este primeiro conjunto é para um relógio de sol Anel Equatorial Universal com Gnômon de Cordão. Existem três kits disponíveis: um para o Hemisfério Norte, outro para o Hemisfério Sul e um terceiro para ambos os hemisférios combinados. Se você quiser baixar um arquivo PDF do "Kit de relógio de sol Anel Equatorial Universal com Gnômon de Cordão", abra uma das portas e esta fará todo o trabalho para você.

Universal Ring Sundial with String Gnomon Kit - Northern Hemisphere Universal Ring Sundial with String Kit - Northern & Southern Hemispheres Universal Ring Sundial with String Kit - Southern Hemisphere
Hemisfério Norte Combinados Hemisfério Sul

Quando o relógio estiver concluído, ajuste o ponteiro da latitude para a sua latitude local. Um clipe de papel pode ser usado para manter o anel giratório na posição. Gire o anel horário até ele ficar perpendicular ao anel de latitude e use um par de clipes de papel para mantê-lo na posição. O relógio está agora pronto para usar. O relógio de sol deve ser girado até que a extremidade superior do gnômon de corda aponte para o Polo Celeste. Se você gostaria de construir um outro tipo relógio de sol Anel Equatorial Universal que se auto-oriente, então continue a leitura. Temos novidades logo abaixo.

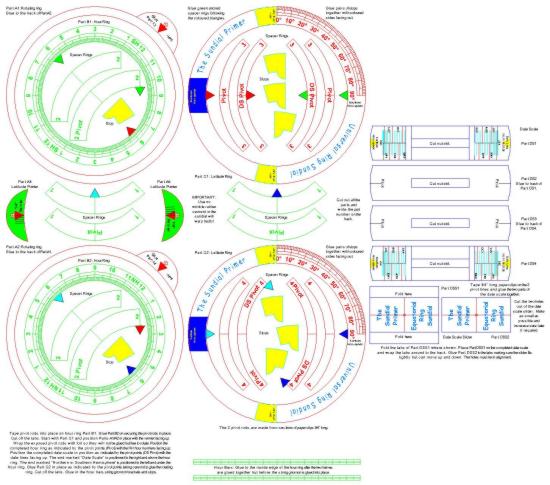

Figure 2: Universal Ring Sundial Kit with Aperture Gnomon

Figura 2: Kit de relógio de sol Anel Equatorial Universal com Gnômon de Abertura  (CAD)

Este relógio de sol também está disponível agora com um gnômon de Abertura. Existem três kits disponíveis: um para o Hemisfério Norte, outro para o Hemisfério Sul e um terceiro para ambos os hemisférios combinados. Se você quiser baixar um arquivo PDF do "Kit de relógio de sol Anel Equatorial Universal com Gnômon de Abertura", abra uma das portas e esta fará todo o trabalho para você.

Universal Ring Sundial with Aperture Gnomon Kit - Northern Hemisphere Universal Ring Sundial with Aperture Gnomon Kit - Northern & Southern Hemispheres Universal Ring Sundial with Aperture Gnomon Kit - Southern Hemisphere
Hemisfério Norte Combinados Hemisfério Sul

Quando o relógio estiver concluído, ajuste o ponteiro da latitude para a sua latitude local. Um clipe de papel pode ser usado para manter o anel giratório na posição. Gire o anel horário até ele ficar perpendicular ao anel de latitude e use um par de clipes de papel para mantê-lo na posição. Defina o controle deslizante da escala de data para a data correta. O relógio está agora pronto para usar. Segure o relógio de sol pelo cordão e gire-o para o Norte, rotacionando a escala de data em direção ao Sol. Execute estes dois passos até um pequeno feixe de luz passar pela abertura (furo) e atingir a faixa de horas na linha central. O relógio de sol agora indica o Tempo Solar.

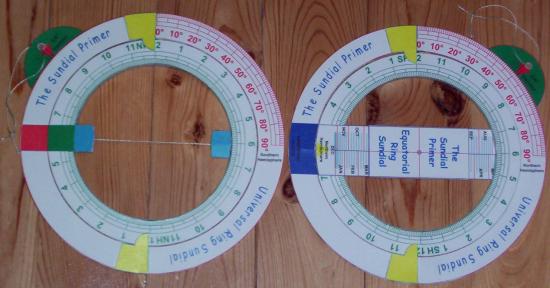

Universal Ring Sundials - Folded

Esta foto mostra os relógios de sol Anel Universal em dupla. O relógio de sol com um gnômon de cordão está à esquerda, com a escala de latitude do Hemisfério Sul visível. Observe que, nesta posição, o anel horário do Hemisfério Norte também é visível. O outro relógio de sol tem um gnômon de abertura e tem a escala de latitude do Hemisfério Norte e o anel horário do Hemisfério Sul visível. O lado do Hemisfério Norte do gnômon de abertura também se apresenta visível.

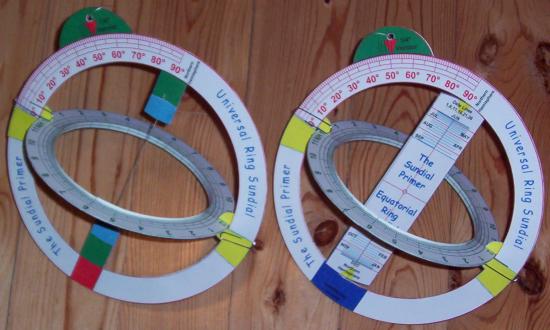

Universal Ring Sundials - Open

Esta foto mostra os relógios de sol abertos e prontos para usar. O ponteiro de latitude está configurado para 50° Norte. Um par de clipes de papel ajudam a manter o anel horário na posição, perpendicular à escala de latitude. A escala Vernier de 1/4° é visível.

Mostradores Felizes!
