Relógio de sol Equatorial

Relógio de sol equatorial: um mostrador em que a placa é paralela ao plano equatorial e o gnômon de ponteiro-polar é perpendicular a ele.

Relógio de sol equinocial: outro nome (histórico) do relógio de sol equatorial.

Plano equatorial: o plano através da Terra definido pelo Equador.


O relógio de sol equatorial é o mais simples de todos eles. Pode ser feito sem cálculos matemáticos e usado em qualquer latitude. Pode ser utilizado para determinar as linhas horárias para a maioria dos outros tipos de relógios de sol ao usar as técnicas do desenho gráfico.

O relógio tem linhas horárias espaçadas igualmente, a cada 15° de intervalo ao redor do gnômon. A Figura 1 ilustra um modelo para um relógio de sol equatorial e fornece intervalos de 5, 10, 15, 30 e 60 minutos.
Clique aqui para baixar este modelo em formato PDF.

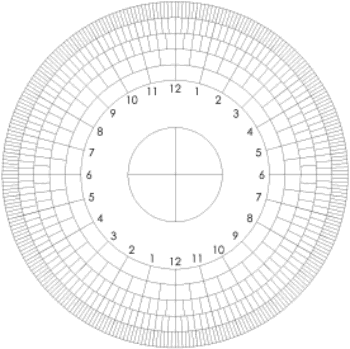

Figure 1: Equatorial Sundial Template

Figura 1: Modelo: relógio de sol equatorial (CAD)

Para o uso do relógio solar equatorial, em qualquer latitude, o usuário deve apenas garantir que o gnômon aponte para o pólo celeste. Para isso, a placa do mostrador deve estar em um ângulo com uma superfície horizontal igual à co-latitude (90° - latitude). A Figura 2 ilustra como o relógio solar equatorial deve ser posicionado.

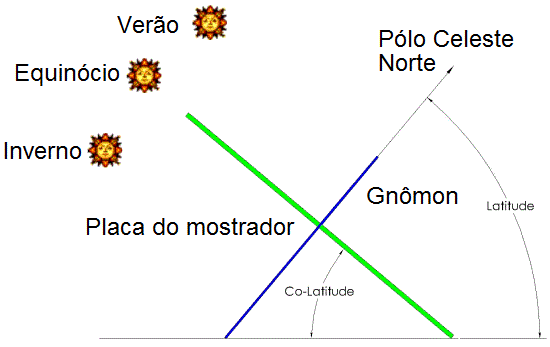

Figure 2: Equatorial Sundial

Figura 2: Relógio de sol equatorial

Como a placa do mostrador é paralela ao Equador, existem períodos de tempo em que o Sol está acima do mostrador; noutros quando está abaixo. Do equinócio de outono até o equinócio vernal, a luz solar vai cair na parte inferior da placa do mostrador. Para usar o relógio de sol durante este período o gnômon deve projetar abaixo da placa do mostrador como mostrado na Figura 2.

As linhas horárias devem aparecer em ambos os lados da placa do mostrador. A numeração no topo da placa rodará no sentido horário, enquanto aqueles no fundo rodará no sentido anti-horário.

O relógio de sol mostrará o nascer ao pôr-do-sol.

A Figura 3 mostra a parte superior e inferior da placa do mostrador para um relógio de sol equatorial no hemisfério Norte. A placa do mostrador superior mostrará as horas, uma vez que é iluminado entre os Equinócios de Primavera e o Outono . A placa do mostrador inferior mostrará menos horas, pois é Iluminado entre os Equinócios de Outono e Primavera. Para o hemisfério Sul inverte-se o número de horas.

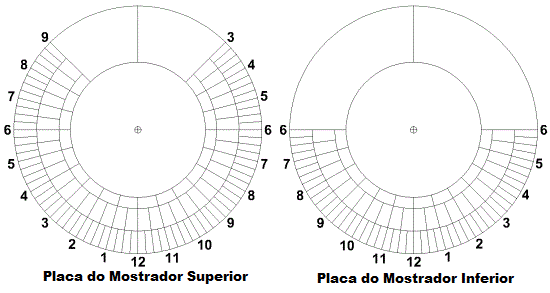

Figure 3: Equatorial Sundial Top and Bottom Dial Plates

Figura 3: Relógio de sol equatorial Placa do Mostrador Superior e Inferior (CAD)

A placa de relógio pode ser girada para explicar a Equação de tempo, longitude e Horário de Verão e correções de tempo.

Como mencionado anteriormente, o relógio de sol equatorial pode ser usado para criar muitos outros relógios de sol. A Figura 4 ilustra uma série deles e como, através da projeção das linhas horárias de um Equatorial sobre várias superfícies, eles podem ser desenhados.



Figure 4: Various Types of Sundials

Figura 4: Vários tipos de relógios de sol (CAD)

Como desenhar uma variedade de relógios solares, com o uso de um relógio de sol equatorial, é discutido na página "Relógios de Sol Artesanais".
