"Guias de Mostradores": Relógio de sol Anel Equatorial

O objetivo dos "Guias de Mostradores" é fornecer um método fácil para estabelecer as linhas horárias para uma série de relógios de sol Equatoriais, localizados em qualquer latitude dada tanto no Hemisfério Norte quanto no Hemisfério Sul. A Figura 1 é uma ilustração de um típico "Guia de Mostrador". Ele é projetado para mostrar o Tempo Aparente Local ou Solar.

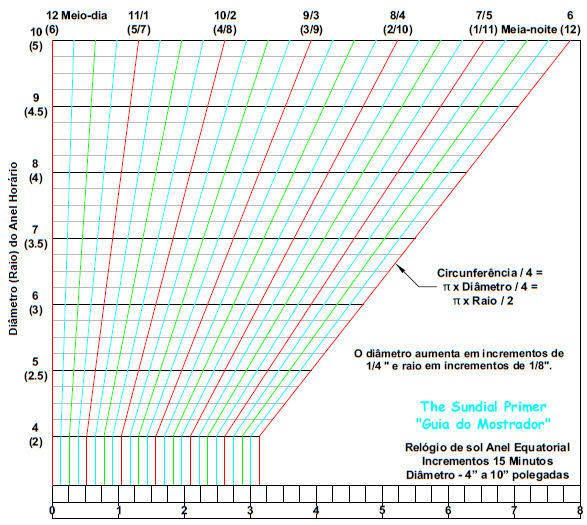

Figura 1: "Guia de Mostrador" (CAD)

Os "Guias de Mostradores" são muito fáceis de usar e ajudarão a criar uma variedade de relógios de sol polares. Eles vêm em dois tamanhos se impressos em escala cheia (100%). O conjunto pode ser impresso em papel Carta de 8-1/2" por 11" (216 mm x 279 mm) e o outro em papel de 11" por 17" (279 mm x 432 mm). A escala está em polegadas e ajudará a determinar o tamanho necessário da placa do mostrador. Os "Guias de Mostradores" podem ser impressos em qualquer tamanho, mas a escala em polegadas não é mais válida. Isso lhe dá a flexibilidade para criar qualquer tamanho de "Guia de Mostrador" que você precisa para atender aos seus requisitos. A seguir, há um resumo dos "Guias de Mostradores" para relógios de sol Anel Equatorial disponíveis:

1. Tamanhos: 4" a 10" de diâmetro em incrementos de 1/4". Intervalo de tempo: conforme necessário. Incremento de tempo: 10 minutos
2. Tamanhos: 4" a 10" de diâmetro em incrementos de 1/4". Intervalo de tempo: conforme necessário. Incremento de tempo: 15 minutos
3. Tamanhos: 10" a 18" polegadas de diâmetro em incrementos de 1/4". Intervalo de tempo: conforme necessário. Incremento de tempo: 5 minutos
4. Tamanhos: 20" a 36" de diâmetro em incrementos de 1/2". Intervalo de tempo: conforme necessário. Incremento de tempo: 5 minutos

Destes "Guias de Mostradores" você pode obter modelos para 232 relógios de sol Anel Equatorial. Não esqueça de seguir as instruções.

Mostradores Felizes !
