"SUNNY DAY U"


"Guias de Mostradores": Relógio de sol Horizontal Plano de Sombra

O objetivo dos "Guias de Mostradores" é fornecer um método fácil para obter as linhas horárias para uma série de relógios de sol Horizontais Pano de Sombras, localizados em várias latitudes, tanto no Hemisfério Norte quanto no Hemisfério Sul.

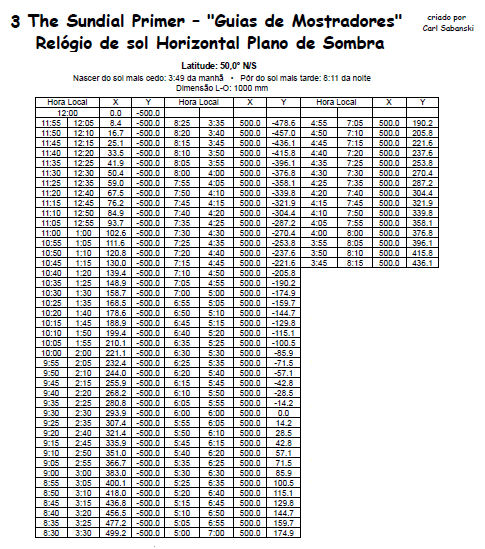

A Figura 1 é uma ilustração de um típico "Guia de Mostrador". Ele é projetado para mostrar Tempo Aparente Local ou Solar.

           Figure 1: "Dialling Guide"

Figura 1: "Guia de Mostrador" (CAD)

A Figura 2 mostra um relógio de sol Horizontal Plano de Sombra, semelhante ao que você poderá construir. Este está localizado no Hemisfério Norte.

Figure 2: Shadow Plane Sundial

Figura 2: Relógio de sol Pano de Sombra (CAD)

Há um total de 81 "Guias de Mostradores" que cobrem o intervalo de latitudes de 25° a 65° inclusive, em incrementos de 0,5°. Cada "Guia de Mostrador" ilustra como estabelecer as linhas horárias em incrementos mínimos de tempo de 5 minutos. Como os relógios de sol são destinados a pessoas, há informações disponíveis para construir relógios de sol com larguras Leste-Oeste de 1 e 3 metros. O "Guia de Mostrador" menor pode ser usado para construir um modelo, enquanto o maior pode ser usado para construir um relógio de sol de qualquer tamanho e forma que você desejar. Para obter as informações de desenho para o relógio de sol de Plano de Sombra, basta encontrar um "Guia de Mostrador" o mais próximo à sua latitude na tabela abaixo e você estará no bom caminho. Não esqueça de seguir as instruções.

Mostradores Felizes !
