"Guias de Mostradores": Relógios de sol Vertical Leste Direto e Vertical Oeste Direto

O objetivo dos "Guias de Mostradores" é fornecer um método fácil para estabelecer as linhas horárias para uma série de relógios de sol Verticais Leste Direto e Oeste Direto, localizados em qualquer latitude dada tanto no Hemisfério Norte quanto no Hemisfério Sul. A Figura 1 é uma ilustração de um típico "Guia de Mostrador". Ele é projetado para mostrar o Tempo Aparente Local ou Solar.

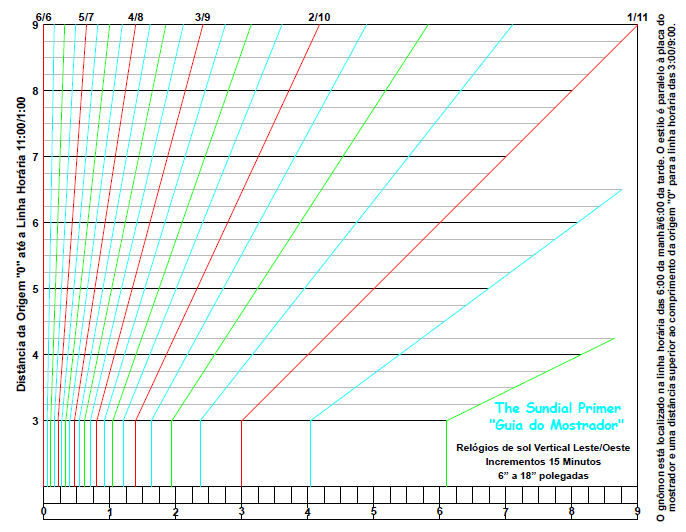

Figura 1: "Guias de Mostradores" (ZW2000/CAD)

Os "Guias de Mostradores" são muito fáceis de usar e ajudarão a estabelecer uma variedade de relógios Verticais Leste Direto e Oeste Direto. Eles vêm em dois tamanhos se impressos em escala cheia (100%).
Um conjunto pode ser impresso em papel Carta de 8-1/2 " por 11" e o outro em papel de 11" por 17". A escala está em polegadas e ajudará a determinar o tamanho necessário da placa do mostrador. Os "Guias de Mostradores" podem ser também impressos em qualquer tamanho, mas a escala em polegadas não é mais válida. Isso lhe dá a flexibilidade para criar qualquer tamanho de "Guia de Mostrador" que você precisa para atender aos seus requisitos. A seguir, há um resumo dos "Guias de Mostradores) para relógios de sol Vertical Leste Direto e Vertical Oeste Direto disponíveis:

1. Tamanhos: 6 a 18 polegadas em incrementos de 1/2 polegada. Intervalo de tempo: 1:00 às 11:00 da manhã / 1:00 da tarde às 11:00 da noite. Incremento de tempo: 10 minutos
2. Tamanhos: 6 a 18 polegadas em incrementos de 1/2 polegada. Intervalo de tempo: 1:00 às 11:00 da manhã / 1:00 da tarde às 11:00 da noite. Incremento de tempo: 15 minutos
3. Tamanhos: 14 a 18 polegadas em incrementos de 1/2 polegada. Intervalo de tempo: das 12:30 às 11:30 e das 12:30 às 11:30 da noite. Incremento de tempo: 10 minutos.
4. Tamanhos: 14 a 18 polegadas em incrementos de 1/2 polegada. Intervalo de tempo: das 12:30 às 11:30 e das 12:30 às 11:30 da noite. Incremento de tempo: 15 minutos.
5. Tamanhos: 18 a 30 polegadas em incrementos de 1/2 polegada. Intervalo de tempo: 1:00 às 11 da manhã / 1:00 da tarde às 11:00 da noite. Incremento de tempo: 5 minutos
6. Tamanhos: 24 a 30 polegadas em incrementos de 1/2 polegada. Intervalo de tempo: das 12:30 às 11:30 e das 12:30 às 11:30 da noite. Incremento de tempo: 5 minutos.

A partir destes "Guias de Mostradores", você pode obter modelos para 204 relógios de sol Verticais Leste Direto e Oeste Direto. Não esqueça de seguir as instruções.

Mostradores Felizes !
