Macros DeltaCad Fer de Vries: AZ-Nomograma

Fer de Vries escreveu um par de macros DeltaCad que podem ser usadas para gerar nomogramas do Azimute do Sol, em relação a hora e data. O nomógrafo pode ser usado para construir um relógio de azimute.

Nomograma de Azimute - Az-Nomograph.bas

Este nomograma é gerado depois que o usuário digita a Latitude, Meridiano local e Meridiano de fuso da sua localização, como mostrado na Figura 1. O nomógrafo é corrigido para longitude, conforme necessário e, também, pode ser corrigido para a Equação de Tempo, digitando 1 para o EdT. O Mês Inicial controla se o nomograma começa a partir de janeiro ou julho e afetará como o desenho aparece finalizado.

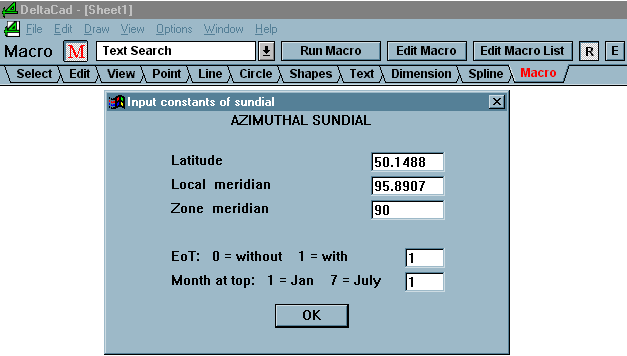

Figure 1: Nomograph 1 Macro

Figura 1: Nomograma 1 Macro

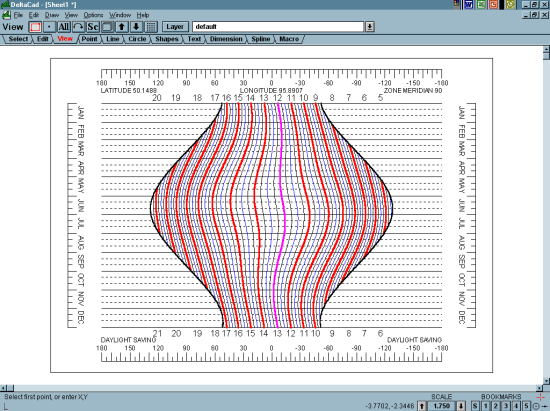

A Figura 2 mostra o nomograma como mostrado, com as digitações, na Figura 1. As linhas horárias são corrigidas para a longitude e para a EdT e indicam a Hora Padrão. As linhas horárias são numeradas para a Hora Padrão, na parte de cima, Horário de Verão, na parte de baixo. Os meses são exibidos no eixo vertical e o azimute do Sol na horizontal. O azimute do Sol pode ser facilmente determinado para qualquer hora e dia do ano. Primeiro, desenhe uma linha horizontal para a data desejada, usando as duas escalas de data para alinhar a régua. Encontre o ponto onde esta linha atravessa a hora que o azimute do Sol deve ser encontrado. Desenhe uma linha perpendicular, a partir deste ponto, até cruzar uma das escalas de azimute. Leia o azimute do Sol neste ponto. 0º indica que o Sol está diretamente ao Sul. Os valores positivos são para o Oeste e os valores negativos para o Leste. Como as linhas horárias a hora do relógio, é fácil encontrar a linha da hora correta.

Figure 2: Nomograph 1

Figura 2: Nomograma 1

Relógio de sol Cilíndrico de Azimute

É possível usar este nomógrafo para criar um relógio de sol de Cilindro Azimutal. Primeiro, determine a circunferência do cilindro a ser usado. Isto poderia ser um tubo de cartolina ou um tubo de plástico PVC, por exemplo. O nomograma é redimensionado de modo que o comprimento da escala de azimute seja igual à circunferência do cilindro. Quando envoltas em torno do cilindro, as duas linhas que indicam 180º e -180º devem se encontrar. Com o nomógrafo, como mostrado, as escalas de data seriam cortadas. Mova a escala de data, à esquerda, para a direita da linha de 180º ou a escala de data direita à esquerda da linha de -180º.
Agora, assim que for o nomógrafo cortado, ele estará finalizado. Cuidadosamente cole-o no cilindro. O relógio de sol está completo. Coloque o relógio de sol em um local ensolarado e posicione a linha de 0º de azimute voltada para o Oeste Verdadeiro. Metade do cilindro está sempre sombreado e o tempo é lido ao longo da linha vertical entre a luz e a sombra.

Mac Oglesby escreveu um conjunto muito informativo de notas (em inglês) sobre a macro Az-Nomograph. Ele incluiu exemplos de relógios de sol criados usando esta macro. Há também uma série de arquivos de desenhos DeltaCad fornecidos para os relógios de sol aqui discutidos em Notes on Az-Nomograph.

Azimuth Nomograph 2 - Az-Nomograph-Plus-Bab-It.bas

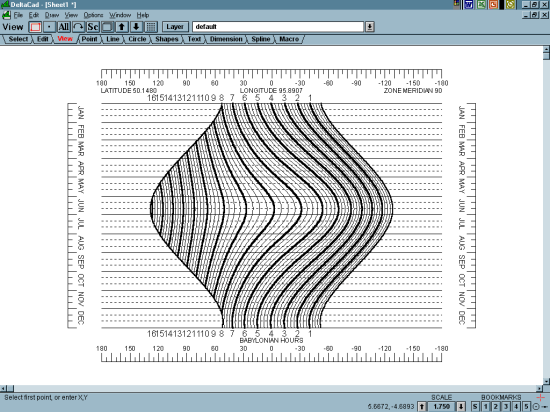

Este nomograma é gerado depois que o usuário digita as mesmas informações solicitadas na Figura 1. A Figura 3 exibe o nomógrafo como ele apareceria, com as entradas na Figura 1. Depois que o nomógrafo é desenhado, ele aparece pela primeira vez como na Figura 2. Selecione a opção View (Visualizar) e depois o botão Layer (Camada). Desative todas as camadas Normal e ative todas as camadas Bab. O nomógrafo mostrará as Horas Babilônicas, como desenhado na Figura 3. Agora, desligue todas as camadas Bab e ative todas as camadas It. O nomograma mostrará as Horas Italianas, tal como desenhadas na Figura 4.

Figure 3: Nomograph 2 - Babylonian Hours

Figura 3: Nomograma 2 - Horas Babilônicas

Figure 4: Nomograph 2 - Italian Hours

Figura 4: Nomograma 2 - Horas Italianas

O nomograma Horas Italianas pode ser usado para criar um relógio de sol Cilíndrico Azimutal "Horas Até o Pôr do sol".
