Mostradores com Qbasic

Mostradores com QBASIC: Mac Oglesby - Relógio de sol Polar

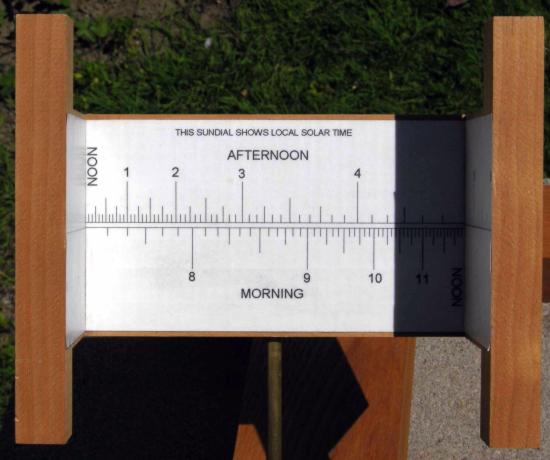

As rotinas QBASIC apresentadas aqui irão ajudá-lo a projetar um relógio de sol Polar com Duplo Gnômon. Com o uso de dois gnômones, um em cada extremidade da placa do mostrador, o relógio de sol poderá indicar o tempo de 6:00 da manhã às 6:00 da tarde. A Figura 1 mostra um exemplo do relógio de sol Polar que pode ser feito. Observe que as linhas horárias da manhã e da tarde estão empilhadas e também carregam um lado de cada gnômon. Como este relógio de sol foi projetado para o Hemisfério Norte, o gnômon direito indica as horas da manhã que continuam no gnômon esquerdo. O gnômon esquerdo indica as horas da tarde que continuam até o gnômon direito. Para o Hemisfério Sul isso é invertido e também o é a numeração das linhas horárias.

O relógio de sol Polar pode ser usado em qualquer latitude, inclinando a placa do mostrador, de modo que a borda superior dos gnômones esteja paralela ao eixo polar da Terra e, portanto, aponte para o Polo Celeste.

Figure 1: Double Gnomon Polar Sundial

Figura 1: Relógio de sol Polar com Duplo Gnômon

Relógio de sol Polar com Duplo Gnômon - POLSCAL2.bas e POLARSCL.bas

Ambos os programas forneceram o mesmo resultado, mas "POLARSCL.bas" oferece algumas opções e tem muitas observações para descrever sua operação. Este será o programa utilizado na discussão a seguir.
Este programa não produz uma saída gráfica na tela. Ele cria um arquivo de texto das linhas horárias do relógio de de sol Polar.

Você pode obter os dois programas QBASIC, bem como 3 arquivos DeltaCad (BR Mac_Oglesby_Polar_Sundial.zip) aqui.

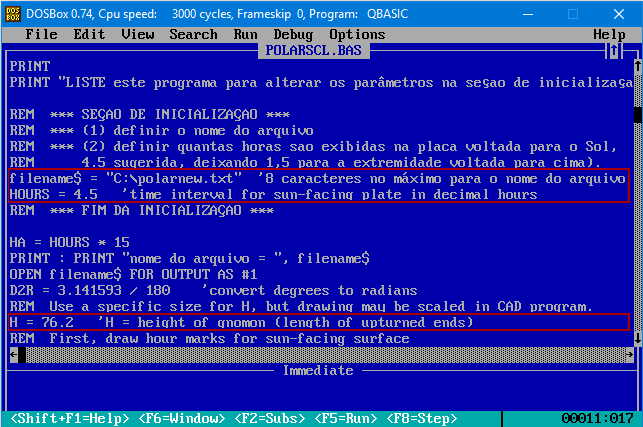

A Figura 2 mostra o programa quando é aberto no QBASIC. Aproveite o tempo para ler os comentários. Existem alguns parâmetros que você pode alterar e estes estão destacados pelos retângulos vermelhos. O primeiro está localizado na linha 16 e define o endereço onde o arquivo de texto será gravado.

filename$ = "c:\filename.txt"

"C: \ filename.txt" pode ser alterado para colocar o arquivo em qualquer diretório/pasta e dar-lhe qualquer nome. "C:" define o disco rígido e provavelmente não vai mudar. O caminho está definido para o raiz, mas deve ser alterado para um diretório mais apropriado. Lembre-se de usar a barra invertida "\".

O segundo está localizado na linha 17 e é usado para definir quantas horas serão colocadas na placa do mostrador principal. O valor padrão é "4.5". As 1.5 horas restantes serão colocadas ao lado dos gnômones.

Figure 2: Double Gnomon Polar Sundial QBASIC Program

Figura 2: Programa QBASIC Relógio de sol Polar com Duplo Gnômon

O parâmetro final que pode ser ajustado está na linha 25 e é a altura do gnomon "H". O valor padrão é "76.2". Como o comentário diz que o desenho pode ser escalado no programa de CAD se necessário. se o valor "76.2" for considerado milimétrico, isso equivale a 3 polegadas.

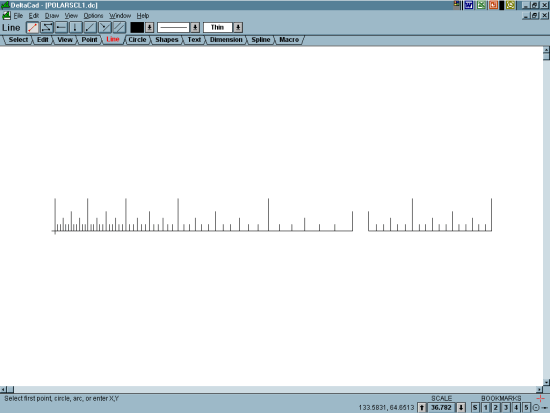

Depois que o arquivo de texto é criado, use o programa CONVERTX para convertê-lo em um arquivo DXF. A Figura 3 mostra as linhas horárias quando o desenho é aberto no DeltaCad. Como você pode ver apenas um conjunto de linhas horárias para a placa do mostrador principal e o gnômon são desenhados. O resto é por conta da imaginação fértil de projetista e artista.

Figure 3: Double Gnomon Polar Sundial DXF File Opened in DeltaCad

Figura 3: Relógio de sol Polar com Duplo Gnômon Arquivo DXF Aberto no DeltaCad

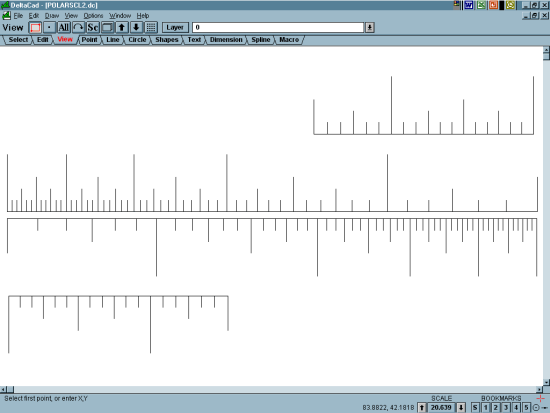

A partir deste ponto, Mac teve que desenvolver o desenho para completar o relógio de sol. A Figura 4 mostra onde inverteu e girou os dois conjuntos de linhas horárias para criar o segundo conjunto necessário para o relógio de sol. Observe que as linhas horárias localizadas nos gnômones não estão igualmente espaçadas, embora possam parecer estar.

Figure 4: Drawing the Remaining Hour Lines

Figura 4: Desenho das Linhas Horárias Remanescentes

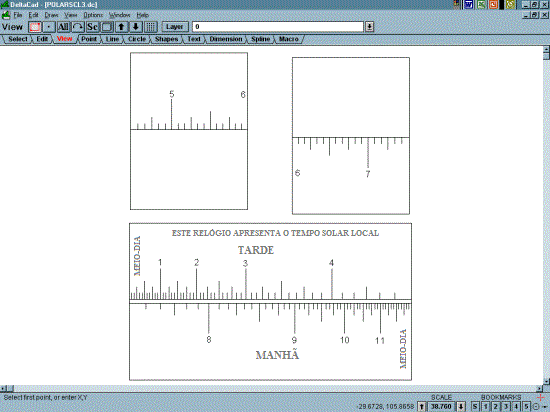

A Figura 5 mostra o desenho do relógio de sol completo. Os números de horas e o texto foram adicionados e os limites para a placa do mostrador principal e os gnômones foram definidos. Quando o desenho é impresso, as 3 partes do relógio podem ser recortadas.

Figure 6: Completed Drawing of the Double Gnomon Polar Sundial

Figure 5: Desenho Completo do Relógio de sol Polar com Duplo Gnômon

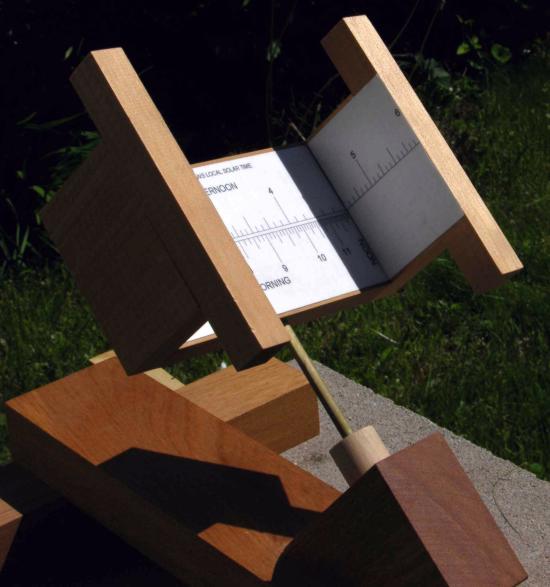

A Figura 7 mostra outra vista do mesmo relógio de sol. As linhas horárias do gnômon podem ser claramente vistas. As peças de papel foram coladas em pedaços trabalhados de madeira. O topo dos gnômones de madeira não deve se estender além das linhas marcadas com "6", pois estas são as bordas de projeção da sombra ou estilo. A base de madeira é construída para posicionar o relógio de sol no ângulo correto.

Figure 7: Double Gnomon Polar Sundial - A Second View

Figura 6: Relógio de sol Polar com Duplo Gnômon - Segunda Vista
