Relógio de sol de Meio-dia

Mostrador ou Linha do Meio-dia (ou Meridiano): um mostrador que tem apenas uma linha horária, para o meio-dia. Tem um nodus, em vez de um gnomon completo. Isto pode ocorre na forma de uma pequena bola na extremidade de um eixo ou, mais usualmente, uma abertura numa placa ou janela que se abre para um edifício. Longas linhas meridianas, construídas em catedrais, foram destinadas à determinação precisa dos Equinócios e Solstícios. O mostrador do meio-dia (em oposição à linha do meio-dia) é, geralmente, tido para significar uma analema completa de meio-dia, possivelmente incluindo datas.

Marca do Meio-dia: uma pedra, ou linha marcada em uma pedra, ajustada para receber a sombra do meio-dia de um edifício ou de uma outra fonte.

Nodus (ou Nodos): um ponto que lança uma sombra para indicar a hora e/ou data, em uma face do mostrador. Pode tomar a forma de uma pequena esfera ou um entalhe em um gnômon ponteiro-polar ou pode ser a extremidade de um gnômon, com uma orientação arbitrária (geralmente horizontal ou vertical).


O mostrador do meio-dia é geralmente um mostrador Vertical Sul Direto, que indica somente uma hora do dia, ao meio-dia. Também pode ser um mostrador horizontal. Pode ser tão simples como uma única linha ou pode incluir uma analema detalhada, que indicará tempo e data. A Figura 1 ilustra um mostrador do meio-dia que pode ser separado em quatro marcadores distintos.

  •  A linha vermelha mostra o meio-dia, no Tempo Aparente Local ou no horário do sol.
  •  A linha azul mostra o meio-dia no Tempo Solar Zonal, isto é, o Tempo Aparente Local, com uma correção de longitude, mas sem a Equação de Tempo (EdT).
  •  A linha vermelha, com uma analema sobreposta (não mostrada, para maior clareza), mostra o meio-dia no Tempo Médio Local, isto é, o Tempo Aparente Local que foi corrigido para a EdT, mas não para a latitude.
  •  A linha azul, com uma analema sobreposta, mostra o meio-dia no Tempo Padrão, isto é, o Tempo Médio Local, no Meridiano Central de um dado fuso horário. Esta é a hora do relógio convencional.

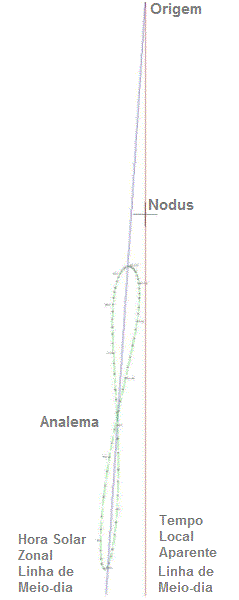

Figure 1: Noon Dial

Figura 1: Mostrador de Meio-dia (ZW2000/CAD)


A marca ou a linha de meio-dia é basicamente a linha vermelha mostrada na Figura 1, com algum dispositivo de projeção de sombras. Muitos exemplos destes ainda existem. Esta linha está no meridiano.
Para localizar a marca corretamente, é necessário encontrar o Norte-Sul Verdadeiro ou linha meridiana. A página "Encontrando o Norte/Sul Verdadeiro" irá ajudá-lo a fazer isso. Saber isso, também, também será necessário para posicionar um mostrador do meio-dia.

Para criar um mostrador do meio-dia é necessário incluir uma analema. O cálculo de uma analema é um tanto complexo e não está incluído nesta página. Uma analema, bem precisa, pode ser criada, usando um aplicativo freeware (livre) de desenho de relógio de sol disponível. A Figura 2 mostra a parte superior da analema na Figura 1. O analema tem pontos que indicam os dias 1, 5, 10, 15, 20 e 25 de cada mês.

Figure 2: Noon Dial Analemma Details

Figura 2: Detalhe da Analema de um mostrador de Meio-dia (ZW2000/CAD)

Para traçar uma analemma, o mostrador necessitará um nodus posicionado no local correto. Se fôr um mostrador Vertical, o gnomon é o do projeto usado para um mostrador Sul Direto. O tamanho desejado do mostrador influenciará o quão alto será o nodus na placa do mostrador. O efeito do comprimento do nodus é ilustrado nas figuras encontradas na página "Relógio de sol Vertical Sul Direto".

O nodus pode ser conseguido usando uma haste horizontal (para um mostrador vertical) ou uma haste para o estilo do gnômon que é cortado fora, na posição do nodus. Uma pequena bola, montada na haste e localizada no ponto nodus, também pode ser usada. Outro tipo de nodus é uma placa circular plana, com um pequeno orifício perfurado no ponto nodus, que cria um ponto de luz usado para indicar o tempo.

O tamanho do furo que dá o ponto mais nítido de luz, pode ser determinado pela primeira perfuração de um número de furos de tamanhos diferentes em um pedaço de material de mesma espessura que a que está sendo usado para o nodus final. Posicione esta peça de teste acima de uma superfície plana, à mesma distância que será a partir da placa do mostrador e observe qual fornece o ponto mais claro do Sol.

Um detalhado mostrador de meio-dia poderia se tornar um ponto atrativo, em uma comunidade e traria um grande projeto comunitário.
