Mais Gráficos Solares

Os gráficos solares, ilustrados nesta página, foram criados usando um aplicativo on-line no site do Laboratório de Monitoramento de Radiação Solar da Universidade de Oregon, EUA.
Se você gostaria de um conjunto de gráficos solares para seu lugar, visite a página da Sun Chart Program em: http://solardat.uoregon.edu/SunChartProgram.html.

A Figura 1 ilustra gráficos solares para cada metade do ano para o Equador. Estas cartas são para um observador localizado no Equador e voltado para o Sul. Se o gráfico é difícil de visualizar, tente isso. Imagine se cortasse o mapa do Sol em torno das bordas e, em seguida, e enrolasse em um cilindro. As linhas estão dentro do cilindro. Agora imagine que você está dentro do cilindro e no centro da base. As linhas Norte-Sul e Leste-Oeste cruzam-se na sua localização. O azimute solar de 90° ou o Leste está à sua esquerda e o azimute solar de 270° ou o Oeste está à sua direita, então você estará voltado para o Sul. As linhas curvas nos lados esquerdo e direito do gráfico, irão se juntar diretamente atrás de você para o Norte. Onde elas se juntam, haverá uma segunda linha de 12:00 (meio-dia).

Nota do Tradutor: os gráficos mostrados abaixo estão todos em inglês, no original. Foram todos traduzidos para o português, inclusive o "carimbo", lado esquerdo acima, para melhor entendimento.

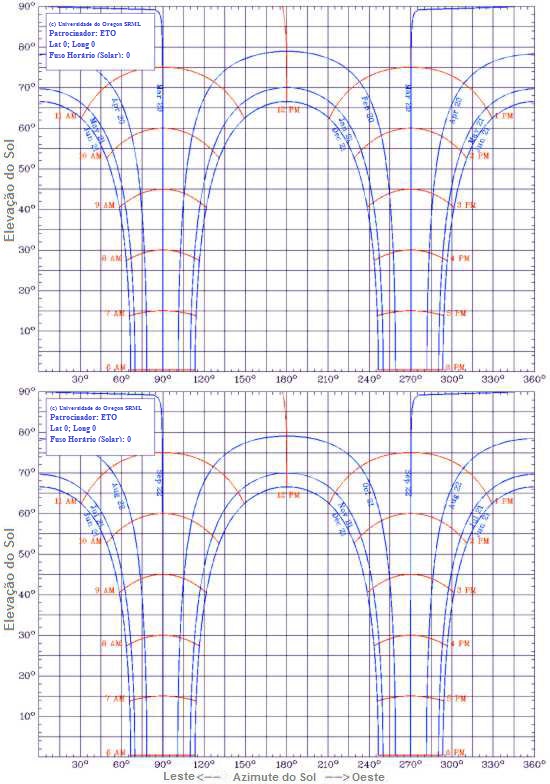

Figure 1: Sun Charts - Equator

Figura 1: Gráficos Solares - Equador

O que você pode dizer das cartas na Figura 1 ?

A primeira coisa é que o Sol nasce às 6:00 horas da manhã e se põe às 6:00 horas da tarde, todos os dias do ano.

Há 12 horas de dia e 12 horas de noite, ao longo do ano no Equador. Todo dia é um Equinócio.

Durante a Primavera-Verão (março a setembro) no Hemisfério Norte (Outono-Inverno no Hemisfério Sul) o Sol estará no Hemisfério Norte e durante o Outono-Inverno (setembro a março) no Hemisfério Norte (Primavera-Verão, no Hemisfério Sul), o Sol estará no Hemisfério Sul. Nos Equinócios de Primavera e Outono, o Sol passa ao longo da linha Leste-Oeste e estará diretamente acima de você ao meio-dia, atingindo sua elevação mais alta durante o ano. Nos solstícios de Verão e Inverno, o Sol alcançará a sua elevação mais baixa de meio-dia: 90° - 23,44° = 66,56°.

Um relógio de sol Vertical, no Equador, terá sua placa do mostrador paralela ao Equador. A altura do gnômon será igual à co-latitude ou 90° (90° - 0°). Está perpendicular à placa do mostrador e paralelo ao eixo polar da Terra. Entre os Equinócios, durante metade do ano, o Sol iluminará um mostrador voltado para o Norte e, durante a outra metade do ano, iluminará um mostrador voltado para o Sul, entre as 6:00 horas da manhã e 6:00 horas da tarde. Nos equinócios, nenhum dos mostradores será iluminado. Esta é a descrição de um relógio solar Equatorial.

Um relógio de sol Horizontal, no Equador, terá sua placa do mostrador paralela ao eixo polar da Terra. A altura do gnômon será igual à latitude ou 0°. Ele é paralelo à placa do mostrador e ao eixo polar da Terra.
O Sol irá iluminar este mostrador de 6:00 horas da manhã às 6:00 horas da tarde, durante todo o ano. Esta é uma descrição de um relógio Polar.


A Figura 2 ilustra gráficos solares, para cada metade do ano, para o Pólo Norte. As cartas solares para o Pólo Sul seriam semelhantes, exceto que os meses seriam de setembro a março.
Execute a mesma visualização descrita acima. À medida que você gira no cilindro, verá que o Sol é visível durante todo o dia, durante determinados períodos do ano.

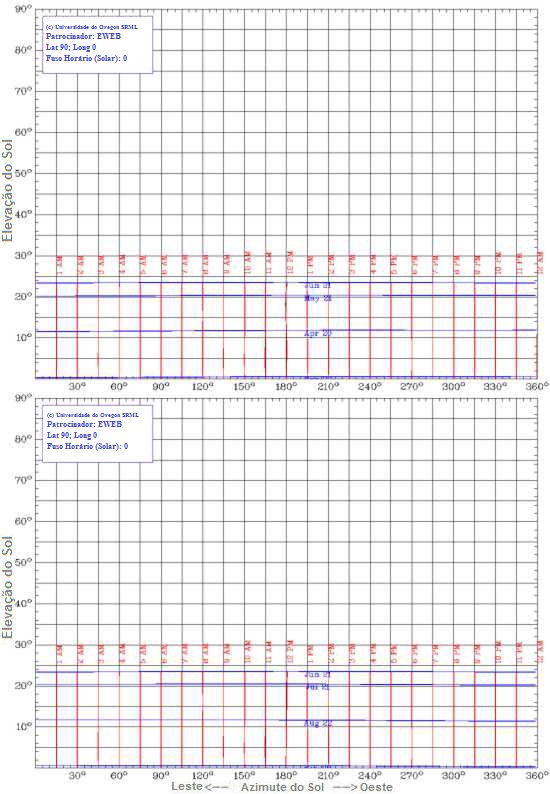

Figure 2: Sun Charts - North Pole

Figura 2: Gráficos Solares - Pólo Norte

O que você pode dizer das cartas na Figura 2 ?

Durante a Primavera-Verão no Pólo Norte (de março a setembro) e no Pólo Sul (setembro a março), o Sol nunca se põe e durante o Outono-Inverno no Pólo Norte (setembro a março) e Pólo Sul (março a setembro), o Sol nunca se levanta. Haverá 24 horas de luz do dia ou 24 horas de escuridão. O Sol manterá quase uma elevação constante durante todo o dia e alcançará uma elevação máxima de 23.44° no Solstício de Verão. Ele desaparece no Equinócio de Outono e reaparece no equinócio de Primavera.

Um relógio de sol Vertical, no Pólo Norte ou Sul, terá sua placa do mostrador paralela ao eixo polar da Terra. A altura do gnômon será igual à co-latitude ou 0°. Ele é paralelo à placa do mostrador e ao eixo polar da Terra. O Sol iluminará este mostrador durante 24 horas por dia durante os meses de Primavera-Verão, de março a setembro no Pólo Norte e de setembro a março no Pólo Sul. O Sol iluminará um mostrador voltado para o Sul das 6:00 horas da manhã às 6:00 horas da tarde no Pólo Norte e das 6:00 horas da tarde às 6:00 horas da manhã no Pólo Sul. Ele iluminará um mostrador voltado para o Norte das 6:00 horas da tarde às 6:00 horas da manhã no Pólo Norte e de 6:00 horas da manhã às 6:00 horas da tarde no Pólo Sul. O relógio de sol estará na escuridão para a outra metade do ano. Esta é a descrição de um relógio de sol Polar.

Um relógio de sol Horizontal, no Pólo Norte ou Sul, terá sua placa do mostrador paralela ao Equador. A altura do gnômon será igual à latitude ou 90°. É perpendicular à placa do mostrador e paralelo ao eixo polar da Terra. O Sol iluminará este mostrador durante as 24 horas dor dia, durante os meses de Primavera-Verão, de março a setembro no Pólo Norte e de setembro a março no Pólo Sul.
O relógio de sol estará na escuridão para a outra metade do ano.Esta é a descrição de um relógio de sol Equatorial.
