SONNE (em inglês): Recursos - Helmut Sonderegger

SONNE disponibiliza ao usuário, funcionalidades adicionais que lhe serão muito úteis. A Figura 1 mostra a tela de abertura quando o aplicativo é iniciado.
Na parte superior, um menu suspenso pode ser acessado selecionando Calculations (Cálculos). Há uma série de utilitários muito úteis, incluindo:

  • Sun Rise and Set Nascer e Pôr do sol F9
  • Position of Sun Posição do Sol F10
  • Time for given Sun Position Hora para determinada posição do Sol F11
  • Sun: Equation of Time and Declination Sol: Equação de Tempo e Declinação F12
  • Graph of the Equation of Time Gráfico da Equação do Tempo Alt+F12

As teclas de atalho, fornecidas acima, podem ser usadas para acessar rapidamente qualquer um desses recursos.

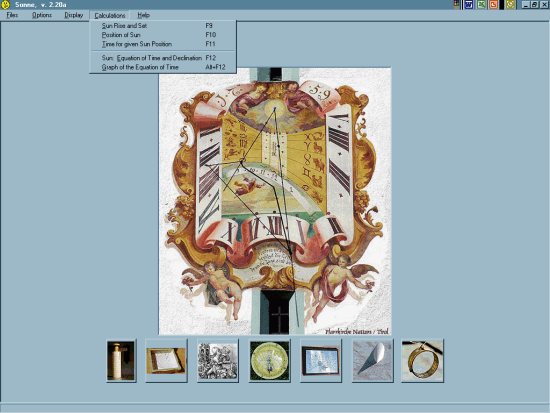

Figure 1: SONNE Features

Figura 1: SONNE Recursos

Os dados pré-instalados utilizados foram obtidos a partir das entradas feitas em Options: Reference Year and Location (Opções: Ano e Local de Referência) F5.
Dia e mês são tomados do relógio do sistema operacional. Todas as informações e tabelas calculadas podem ser impressas.

IMPORTANTE: Todas as horas calculadas são para "Horário Padrão" e não foram corrigidas para "Horário de Verão".


F9  Sun Rise and Set (Nascer e Pôr do sol)

Este recurso irá determinar os horários de nascer e pôr do sol, para qualquer lugar e em qualquer data. A Figura 2 mostra a caixa de diálogo do aplicativo. Os dados, através de Input (Entrada de Dados), poderão ser alterados e o tipo de Twilight (Crepúsculo), a ser determinado, pode ser selecionado. Pressione o botão Evaluation (Calcular) e os cálculos serão feitos e fornecerão as seguintes informações:

  • Sun Rise Nascer do sol
  • Sun Set Pôr do sol
  • Moon Rise Ascensão da Lua
  • Moon Set Ocaso da Lua
  • Twilight: Beginning & End Crepúsculo: Início e Fim
  • Declination (Sun) Declinação (Sol)
  • Equation of Time Equação do Tempo

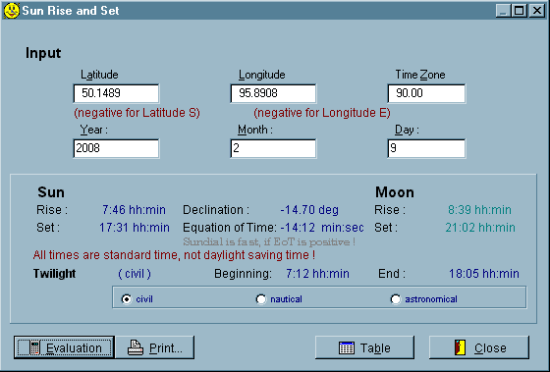

Figure 2: SONNE Features - "Sun Rise and Set" (F9)

Figura 2: SONNE Recursos - "Nascer e Pôr do sol" (F9)

Estas informações poderão ser impressas.

Como resultado da refração atmosférica e do diâmetro do Sol ser de aproximadamente 0,5º, o nascer e o pôr-do-sol são determinados quando a elevação do Sol está 0,83º abaixo do horizonte.

Civil Twilight (Crepúsculo Civil): a elevação do Sol está entre 0º 50" e 6º, abaixo do horizonte.

Nautical Twilight (Crepúsculo Náutico): a elevação do Sol está entre 6º e 12º, abaixo do horizonte.

Astronomical Twilight (Crepúsculo Astronômico): a elevação do Sol está entre 12º e 18º, abaixo do horizonte.

Selecionar o botão Table (Tabela), resultará em uma tabela com todas as informações disponíveis na Figura 2, para cada dia do mês digitado. Para iniciar a tabela, a partir do dia primeiro do mês, certifique-se de digitar o valor 1 para o dia ou, então, a tabela irá iniciar a partir do dia digitado. Uma tabela para outros meses pode ser produzida, alterando-se o valor para o mês. A Figura 3 mostra esta tabela.

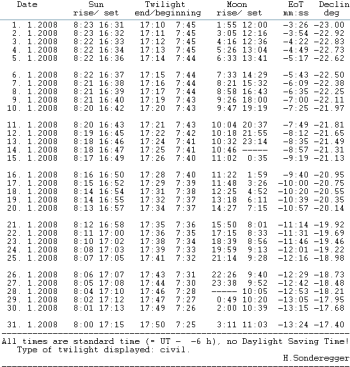

Figure 3: SONNE Features: "Sun Rise and Set" Table

Figura 3: SONNE Recursos: Tabela do "Nascer e Pôr do sol"

A tabela pode ser impressa ou salva como um arquivo texto, TXT ou em formato Excel, CSV.


F10  Position of Sun (Posição do Sol)

Este recurso determinará as coordenadas do Sol, para qualquer lugar e dia e hora. A Figura 4 mostra a caixa de diálogo. Os dados, através de Input (Entrada de Dados), poderão ser alterados para qualquer lugar e data. Time for given Sun position (Hora para determinada posição do Sol) também deverá ser digitada. Pressione o botão Evaluation (Calcular) e os cálculos serão feitos e fornecerão as seguintes informações:

  • Sun's Altitude Altitude do Sol
  • Sun's Azimuth Azimute do Sol
  • Sun's Declination Declinação do Sol
  • Equation of Time Equação de Tempo

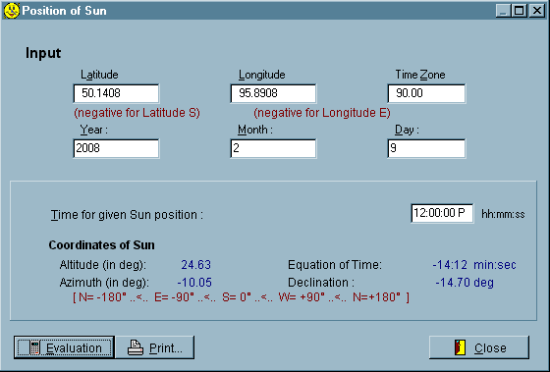

Figure 4: SONNE Features - "Position of Sun" (F10)

Figura 4: SONNE Recursos - "Posição do Sol" (F10)

Estas informações poderão ser impressas.


F11  Time for given Sun Position (Hora para determinada posição do Sol)

Este recurso determinará o tempo em que o Sol atingirá um determinado azimute, em qualquer lugar e em qualquer data. A Figura 5 mostra a caixa de diálogo. Os dados, através de Input (Entrada de Dados), poderão ser alterados para qualquer lugar e data. Evaluate Time for this Particular Azimuth of Sun (Calcular Tempo para este Azimute em Particular do Sol) também deverá ser digitado. Pressione o botão Evaluation (Calcular) e os cálculos serão feitos e fornecerão as seguintes informações:

  • Sun position is reached at (time) A posição do Sol será alcançada em (horas, minutos e segundos)

  • Altitude of Sun Altitude do Sol

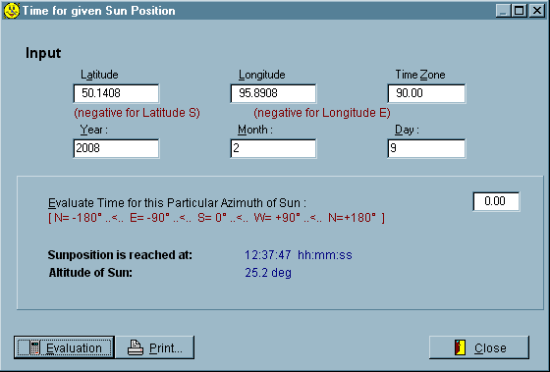

Figure 5: SONNE Features - "Time for given Sun Position" (F11)

Figura 5: SONNE Recursos - "Hora para determinada posição do Sol" (F11)

Estas informações poderão ser impressas.


F12  Sun: Equation of Time and Declination (Equação de Tempo e Declinação)

Este recurso determinará os valores da Equação de Tempo e da declinação do Sol, para qualquer lugar e qualquer data. A Figura 6 mostra a caixa de diálogo. Os dados, através de Input (Entrada de Dados), poderão ser alterados para qualquer lugar e data. Pressione o botão Evaluation (Calcular) e os cálculos serão feitos e fornecerão as seguintes informações:

  • Declination Declinação do Sol

  • Equation of Time Equação de Tempo

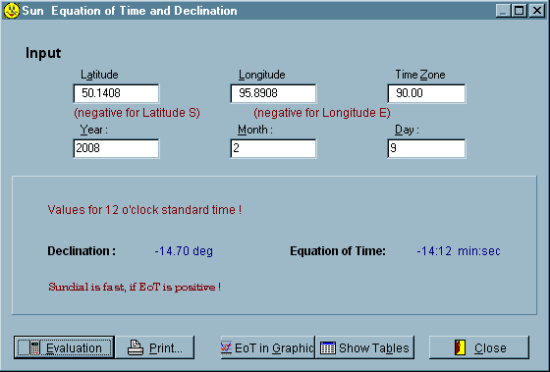

Figure 6: SONNE Features - "Sun: Equation of Time and Declination" (F12)

Figura 6: SONNE Recursos - "Sol: Equação de Tempo e Declinação" (F12)

Estas informações poderão ser impressas.

Pressione o botão Show Tables (Mostrar Tabelas) e estas serão geradas com toda a informação necessária, disponível para o ano inteiro. Quatro tabelas poderão ser exibidas, como mostra a Figura 7.
Elas são selecionadas escolhendo o botão desejado, na parte inferior da tela e incluem:

  • Equation of Time (EoT) Equação de Tempo (Edt)

  • EoT + Longitude Corr: includes longitude correction Edt + Corr. Longitude: inclui correção de longitude

  • Sun Declination Declinação do Sol

  • Sun passage times: time of the meridian line passage of the sun at solar noon Tempos de passagem do Sol: tempo da passagem do Sol pela linha meridiana ao meio-dia solar

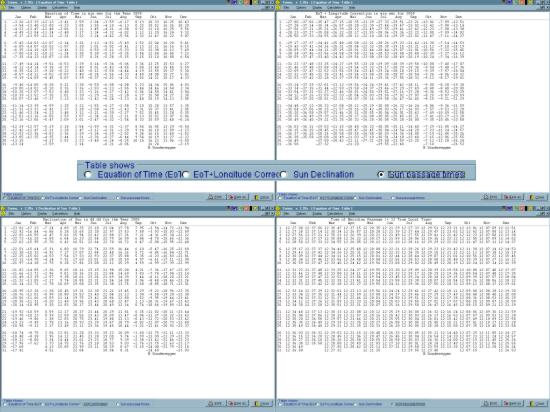

Figure 7: SONNE Features - "Sun: Equation of Time and Declination" Tables

Figura 7: SONNE Recursos - Tabelas "Sol: Equação de Tempo e Declinação"

Pressionar o botão EoT in Graphic (Edt em Gráfico) exibirá um gráfico da Equação de Tempo como mostrado na Figura 8. Existe a opção include longitude correction (incluir correção de longitude) no gráfico e, se escolhida o gráfico será alterado. O gráfico pode ser impresso ou salvo como um arquivo HPGL ou DXF. A inserção abaixo mostra a caixa de diálogo que aparece quando o botão Save as dxf (Salvar como dxf) é selecionado. Esta mesma caixa aparece, se o botão Save as hpgl (Salvar como hpgl) for selecionado. Há uma série de opções que podem ser feitas, antes de salvar o arquivo.

  • Scaling-factor in Direction y-axis Fator de dimensionamento na direção do eixo Y: permite que o gráfico seja estendido ou comprimido ao longo da vertical ou eixo Y.

  • Mirror Graph along x-Axis Gráfico Espelho ao longo do eixo X: irá inverter o gráfico ao longo da horizontal o eixo X. Isso resultará em valores de "Sol está rápido" serem negativos e os valores de "Sol está atrasado" serem positivos.

  • Show EoT with additional longitude correction...etc: Mostra Edt incluindo correção de longitude ... etc: irá incluir a correção de longitude no gráfico EdT. Se a opção include longitude correction (incluir correção de longitude) foi selecionada na tela anterior, essa caixa já estará marcada.

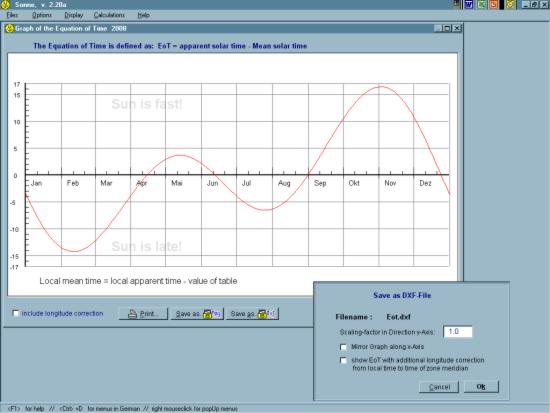

Figure 8: SONNE Features - "Sun: Equation of Time and Declination" Graph

Figura 8: SONNE Recursos - Gráfico "Sol: Equação de Tempo e Declinação

Alt+F12 Graph of the Equation of Time Gráfico da Equação de Tempo

Este recurso irá diretamente para o gráfico mostrado na Figura 8.
