Macros DeltaCad - Valentin Hristov: Relógio de sol Caixa Polar Nódus/Gnômon

Aqui estão mais algumas macros de relógios de sol em formato de caixa escritas por Valentin. Porque um nódus foi usado para gerar a sombra, é possível usar esses relogios de sol como uma bússola. Basta girar o relógio de sol até a sombra do nódus cair na linha de data correspondente e então a direção principal do mostrador será linha Norte-Sul verdadeira.

Relógio de sol Caixa Polar Nódus Período - VH Caixa Polar Nodus Período.bas

Este relógio de caixa é gerado após o usuário digitat "Latitude", "Longitude" e "Meridiano Central" da localização do relógio, conforme mostrado na Figura 1. Uma descrição do "Lugar" também pode ser incluída. Intervalos de tempo de 15, 30 e 60 minutos estão disponíveis. As linhas horárias podem ser ajustadas para longitude e a Equação de Tempo. A correção de longitude pode ser removida digitando-se o mesmo valor para "Longitude" e "Meridiano Central". O relógio de sol cobre um período de meio ano. Dois desenhos de relógios de sol, um para cada "Período", devem ser gerados para cobrir todo o ano.

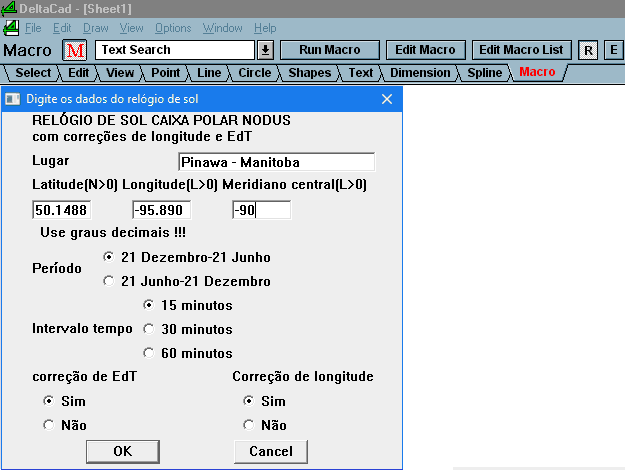

                                                    Figure 1 - Polar Nodus Box Sundial Macro

Figura 1 - Relógio de sol Caixa Polar Nódus: Macro

O relógio de sol desenhado com esta macro é apresentado na Figura 2.

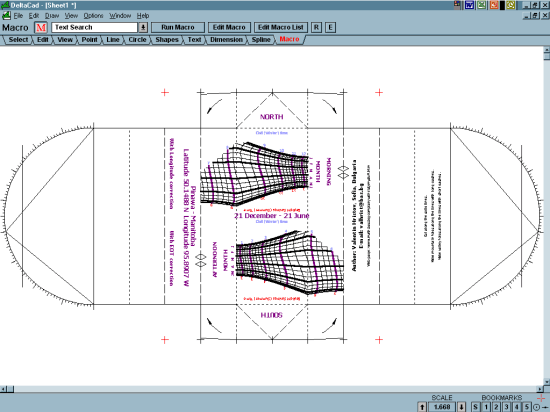

Figure 2 - Polar Nodus Box Sundial

Figura 2 - Relógio de sol Caixa Polar Nódus

Dois conjuntos de linhas horárias são desenhados, um para as horas da manhã e outro para as horas da tarde. Existem dois conjuntos de números de horas. O azul indica a Hora Padrão e o vermelho indica o Horário de Verão. Existem dois conjuntos de pequenos diamantes visíveis no desenho. Quando cortar cada conjunto formará um nódus.

A Figura 3 mostra uma foto do relógio de sol completo.

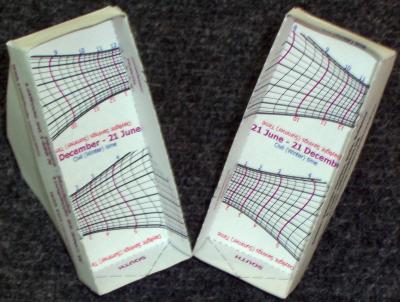

Figure 3 - Polar Nodus Box Sundial Model

Figura 3 - Modelo de Relógio de sol Caixa Polar Nódus

Relógio de sol Caixa Polar Nódus - VH Caixa Polar Nodus.bas

Este relógio em formato de caixa é gerado depois que o usuário digitar "Latitude", "Longitude" e "Meridiano Central" da localização do relógio, conforme mostrado na Figura 4. Uma descrição do "Lugar" também pode ser incluída. Intervalos de tempo de 15, 30 e 60 minutos também estão disponíveis. As linhas horárias podem ser ajustadas para longitude e a Equação de Tempo. A correcção de longitude pode ser removida, digitando-se o mesmo valor para "Longitude" e "Meridiano Central".

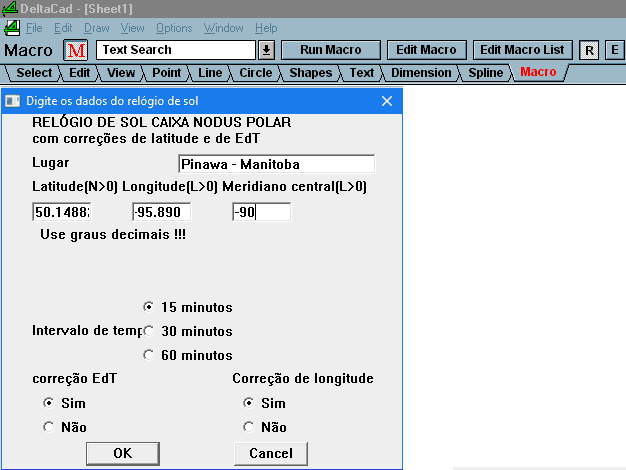

                                                  Figure 4 - Polar Gnomon Box Sundial Macro

Figura 4 - Relógio de sol Caixa Polar Nódus: Macro

O relógio de sol desenhado com esta macro é apresentado na Figura 5.

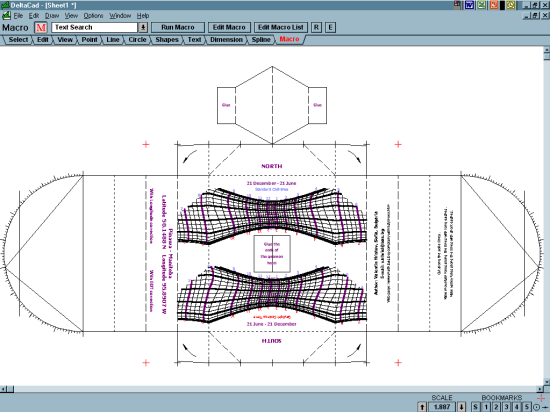

Figure 5 - Polar Gnomon Box Sundial

Figura 5 - Relógio de sol Caixa Polar Nódus

São desenhados dois conjuntos de linhas horárias, um para o período de 21 de dezembro a 21 de junho e o outro para o período de 21 de junho a 21 de dezembro. Existem dois conjuntos de números de horas.
O azul indica a Hora Padrão e o vermelho indica o Horário de Verão.

A Figura 6 mostra uma foto do relógio de sol completo. Tenha cuidado ao colar o gnômon como mostrado.

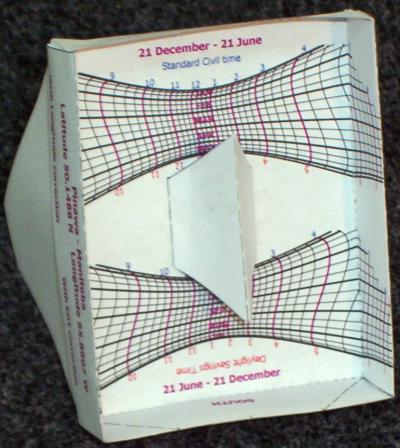

Figure 6 - Polar Gnomon Box Sundial Model

Figura 6 - Relógio de sol Caixa Polar Nódus: Modelo
