Capricorn: Dec.22-Jan.29

Mr. Sun The Sundial Primer Index Kits de relógios de sol Index Mr. Sun

"SUNNY DAY U"


Kit Relógio de sol Bifilar Universal

Relógio de sol Bifilar: inventado em 1922, por Hugo Michnik, em sua forma horizontal, embora possa estar em qualquer plano. O tempo é indicado pela interseção na placa do mostrador, das sombras de dois fios (ou outras linhas no espaço) esticados acima e paralelos a ele. Os fios, geralmente, percorrem os pontos cardeais Leste-Oeste e Norte-Sul, com suas alturas (diferentes) acima do plano, tendo a função de localização do mostrador. Pode ter marcações horárias equiangular e, portanto, pode ser delineado para mostrar muitas espécies de horas.


Este relógio de sol é um pouco fora do comum e não muito difícil de fazer. É um relógio de sol bifiliar, com marcações de hora equiangular.

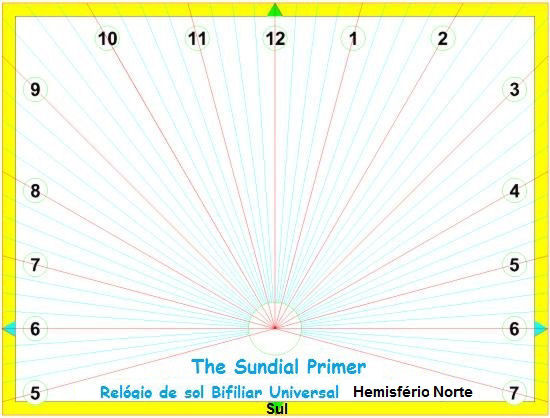

A Figura 1 mostra o Kit que você usará para fazer seu próprio modelo.

Figure 1: Universal Bifilar Sundial Kit

Figura 1: Kit de Relógio de sol Bifiliar Universal(CAD)

O relógio de sol é projetado para que você possa construir um para o Hemisfério Norte ou Sul. Tudo que você precisa são tesouras, isopor, cola e alguns cordões. O mostrador é muito divertido de fazer e seria um grande projeto de ciência. Se você quiser baixar um arquivo PDF do "Kit Relógio de sol Bifiliar Universal" basta abrir uma das portas abaixo.

Universal Bifilar Sundial Kit - Northern Hemisphere Universal Bifilar Sundial Kit - Northern Hemisphere
Hemisfério Norte Hemisfério Sul

Quando você terminar o relógio de sol, tudo o que você tem a fazer é configurá-lo e ele vai dizer-lhe o Tempo Solar. Basta defini-lo em uma superfície plana e alinhar as setas com o Meridiano Local. A verdadeira linha Norte-Sul. Se você estiver comparando o tempo com um relógio convencional, lembre-se de ajustar o tempo para a Equação de Tempo e Correção de longitude. O "Corrija-O-Mostrador" ou "Corrija-O-Mostrador II" irá ajudá-lo aqui. E se os relógios de sol foram definidos para o Horário de Verão, não se esqueça sobre a diferença de uma hora (ou o que for).

Aqui está como o relógio de sol ficará depois de terminá-lo. Os "fios" neste modelo são feitos de cordão fino e são anexados às escalas de latitude e às placas Norte-Sul, usando fita transparente (durex). Observe que as marcas de escala de latitude são espaçadas para cada 2 graus, para evitar ter muitas linhas em uma distância tão curta.

Universal Bifilar Sundial - Front View

Relógio de sol Bifiliar Universal - Vista Frontal


Universal Bifilar Sundial - Rear View

Relógio de sol Bifiliar Universal - Vista Traseira

(Observe as escalas de latitude nos lados Leste e Oeste)

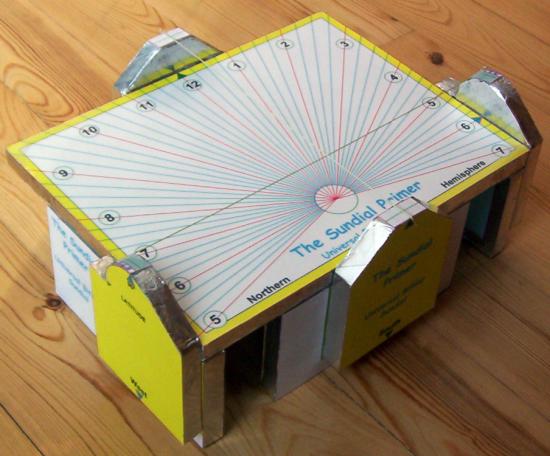

Universal Bifilar Sundial - Side View

Relógio de sol Bifiliar Universal - Vista Lateral

Mostradores Felizes !
