Macros DeltaCad para relógios de sol - Fer de Vries

Fer de Vries escreveu uma série de macros DeltaCad que podem ser usadas para gerar relógios analemáticos horizontais. Há um total de 4 macros que serão discutidas e você pode obtê-las todas aqui.

Fer de Vries fez um par de macros que geram nomogramas do azimute do So,l em relação à hora e data. Este nomograma pode ser usado como um relógio de sol. Confira em Nomograma e, também, uma macro para traçar um gráfico para a Equação de Tempo em Equação de Tempo.

Relógio de sol Analemático 01

Este modelo analemático é gerado depois que o usuário digita a "latitude" da localização do relógio de sol e o comprimento do "eixo semi-longo" (semi-eixo maior) da elipse como mostrado na Figura 1.
Ele indica o Tempo Aparente Local ou Tempo Solar e apenas os pontos horários para as horas cheias. A latitude positiva resulta em um relógio de sol para o Hemisfério Norte e uma latitude negativa, um relógio para o Hemisfério Sul. Depois de seleccionar o botão OK aparece uma pequena janela que fornece a dimensão do "eixo semi-curto" (semi-eixo menor) da esfera e o comprimento máximo de meio dia, "máximo meio dia em horas".

Figure 1: Analemmatic Sundial 1 Macro

Figura 1: Macro do Relógio de sol Analemático 1

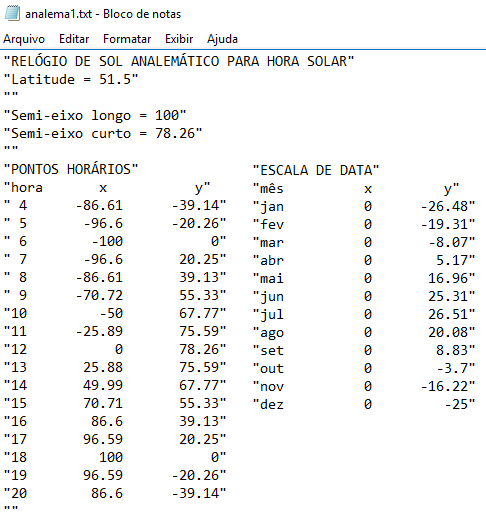

Um nome do arquivo-texto também é fornecido, "ANALEMA1.txt" neste caso, que contém as coordenadas x e y horárias e da escala de data. Este arquivo é colocado no mesmo diretório que a macro e é mostrado na Figura 2.

Figure 2: Analemmatic Sundial 1 Co-ordinates

Figura 2: Coordenadas de Relógio de sol Analemático

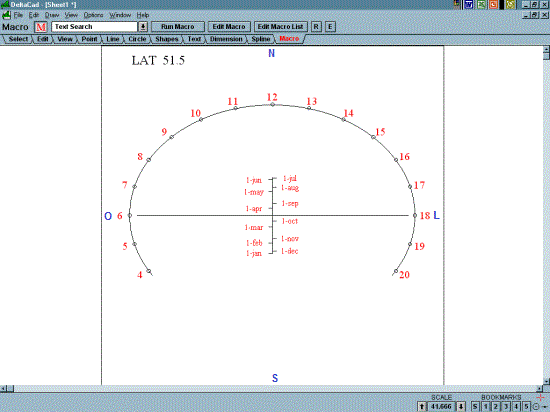

A Figura 3 mostra o desenho do relógio de sol sendo gerado.

Figure 3: Analemmatic Sundial 1

Figura 3: Relógio de sol Analemático 1

Relógio de sol Analemático 02

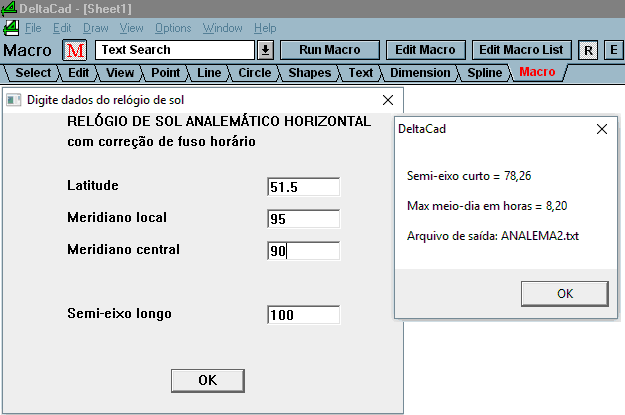

Este relógio analemático é gerado depois que o usuário digita a "latitude", "meridiano local" e "meridiano central" da localização do relógio de sol e o comprimento do semi-eixo maior da elipse, como mostrado na Figura 4. Os números de meridiano central negativos estão a Leste de Greenwich e os positivos estão a Oeste de Greenwich.

Figure 4: Analemmatic Sundial 2 Macro

Figura 4: Macro do Relógio de sol Analemático 2

As coordenadas x e y dos pontos horários e a escala de data deste relógio estão armazenadas no arquivo-texto "ANALEMA2.txt.

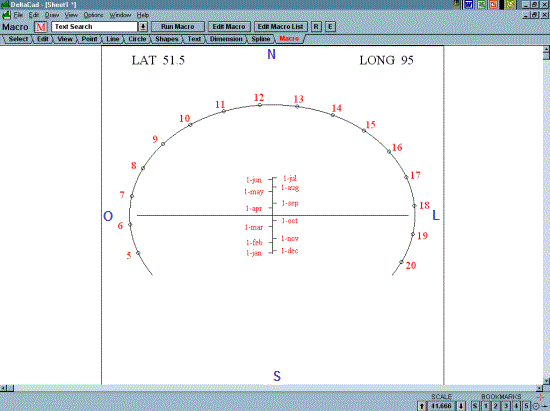

O modelo desenhado com esta macro é mostrado na Figura 5. Observe que os pontos horários estão ligeiramente rotacionados. Os pontos horários deste relógio foram corrigidos para longitude e indicam o Tempo Solar Zonal.

Figure 5: Analemmatic Sundial 2

Figura 5: Relógio de sol Analemático 2

Relógio de sol Analemático 3

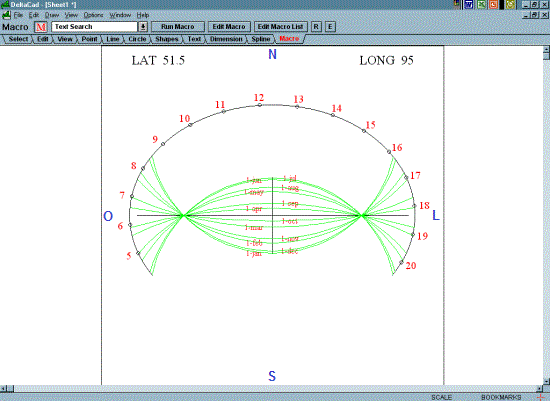

Este relógio analemático é gerado depois de digitar as mesmas informações necessárias do relógio anterior. O relógio de sol inclui a adição de círculos diários e é mostrado na Figura 6. Os círculos diários cruzam a elipse nas horas de Nascer e Pôr-do-sol.

Figure 6: Analemmatic Sundial 3

Figura 6: Relógio de sol Analemático 3

As coordenadas x e y dos pontos horários e da escala de data deste relógio são armazenadas no arquivo de texto "ANALEMA3.txt.

Relógio de sol Analemático 3 Modificado

Este relógio analemático é gerado depois que o usuário digitar as mesmas informações do relógio anterior. No entanto, existe agora uma seleção para desenhar pontos horários a intervalos de 10, 15 e 30 minutos, bem como intervalos de 1 hora. Isso é mostrado na Figura 7.

Figure 7: Analemmatic Sundial 3 Modified Macro

Figura 7: Macro do Relógio de sol Analemático 3 Modificado

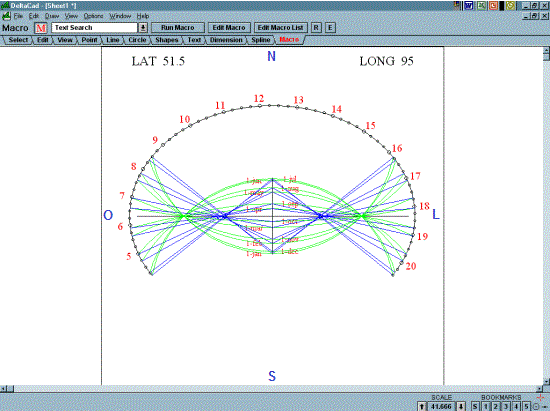

O desenho do relógio de sol gerado é mostrado na Figura 8. Além de ter os pontos horários adicionais, um conjunto de novas linhas também foi desenhado. Estas são as linhas azuis e são extraídas de um ponto de data específico na escala de data para os pontos na elipse para o Nascer do sol e Pôr-do-sol para essa data. Observe que todas as linhas passam por duas pequenas áreas no eixo Leste-Oeste da elipse. Um ponto médio pode ser escolhido e marcadores adicionados ao layout do relógio de sol. Usando um cordão no mostrador finalizado, uma ponta pode ser fixada, em uma determinada data, na escala de data e esticando o cordão, através de um dos marcadores, a hora do Nascer ou Pôr do sol pode ser estimada.

Figure 8: Analemmatic Sundial 3 Modified

Figura 8: Relógio de sol Analemático 3 Modificado

As coordenadas x e y dos pontos horários e da escala de data deste relógio são armazenadas no arquivo de texto "ANALEMA4.txt.
