Esta macro desenha um relógio de sol que indica o tempo, usando a Altitude do Sol (altitude, altura). O relógio de sol consiste em duas caixas com um gnômon comum. Uma caixa é usada para indicar a hora pela manhã e a outra pela tarde.

Relógio de sol Altitude Horizontal Caixa Dupla - VH Caixa Dupla Altitude Horizontal.bas

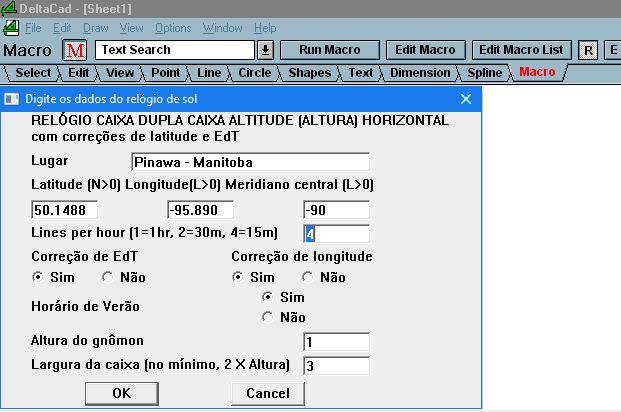

Este relógio de caixa é gerado depois que o usuário digita a Latitude, Longitude e Meridiano Central da localização do relógio de sol, como mostrado na Figura 1. Uma descrição do Lugar também pode ser incluída. Linhas horárias com Intervalos 15 e 30 minutos e uma hora estão disponíveis. As linhas horárias podem ser ajustadas para a longitude e Equação de Tempo. O Horário de Verão pode ser selecionado ou não e isso determina se um segundo conjunto de números de horas é aplicado para ele. A Altura do gnômon e a Largura da caixa podem ser definidas. Observe que é sugerido que a largura da caixa deve ser, pelo menos, o dobro da altura do gnômon, para permitir o dobramento plano de toda a construção, porém, menores proporções também podem ser inseridas. Note que, se você alterar ambos os parâmetros simultaneamente, mantém-se a mesma proporção; então, o resultado será o mesmo desenho, mas o tamanho das fontes será diferente.

                                  Figure 1 - Horizontal Double Box Altitude Sundial Macro

Figura 1 - Relógio de sol Duplo Caixa Altitude Horizontal: Macro

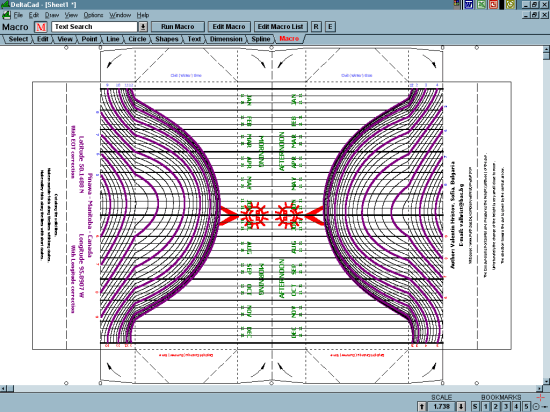

O relógio de sol desenhado com esta macro é mostrada na Figura 2.

Figure 2 - Horizontal Double Box Altitude Sundial

Figura 2 - Relógio de sol Dupla Caixa Altitude Horizontal

Duas séries de linhas horárias são desenhadas, uma para as horas da manhã e outra para as horas da tarde. As linhas horárias da manhã e da tarde estão localizadas em caixas separadas, com um gnômon separando as duas. Infelizmente, perto do Meio-dia Local, a mudança na altitude é muito pequena e é praticamente impossível determinar o tempo com razoável precisão. Existem dois conjuntos de números de horas. O azul indica o horário padrão e o vermelho indica Horário de Verão, se Sim estiver selecionado. Se o Horário de Verão não estiver selecionado, todos os números serão azuis e apenas o Horário Padrão é indicado. Gire a caixa horizontal, até que a seta vermelha da manhã ou da tarde, no meio, aponte para o Sol (a seta segue o azimute do Sol). Uma maneira conveniente de fazer isso é observar quando os lados estreitos da caixa não lançarem sombras. A borda longa comum no centro das duas caixas é, em seguida, a borda de projeção da sombra ou estilo.

A Figura 3 mostra uma foto do relógio de sol terminado. Ambos os relógios de sol são os mesmos, exceto a parte inferior, impresso em papel Carta de 8-1/2" por 11" e a, parte superior, em papel de 11" por 17".

Figure 3 - Horizontal Double Box Altitude Sundial Model

Figura 3 - Relógio de sol Dupla Caixa Altitude Horizontal: Modelo

A terceira dimensão da caixa é calculada de tal forma que uma folha de papel A4 (297mm x 210mm) será totalmente utilizada durante a impressão. Se você quiser usar toda a área, com diferentes formatos de papel (11 x 8.5, 17/11, etc.), então você deve editar as linhas 298-300 no arquivo de macro, com qualquer editor de texto ASCII, deixando 'sem comentários' (ou seja, sem ' ) a linha com o formato desejado.
O seguinte mostra as linhas que você está procurando, com o formato A4 selecionado.

A=297/210 (A4)

'A=11/8.5 (Carta)

'A=17/11 (Tablóide)
