Mr. Sun The Sundial Primer BR Index Macros de Valentin Hristov Mr. Sun

Macros DeltaCad - Valentin Hristov: Relógio de sol Caixa Polar - VH Caixa Polar Sem Gnômon.bas

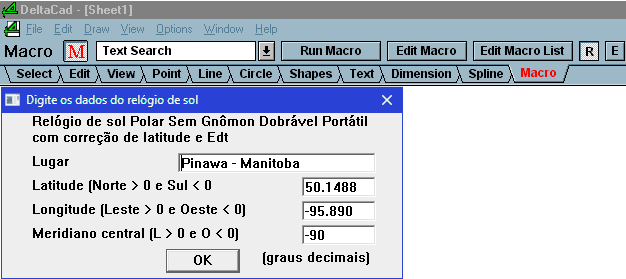

Este relógio de e formato de caixa é gerado após o usuário digitar "Latitude", "Longitude" e "Meridiano Central" da localização do relógio, conforme mostrado na Figura 1. Uma descrição do "Lugar" também pode ser incluída. As linhas horárias são automaticamente corrigidas para a Equação de Tempo. A correção para longitude pode ser removida, digitando-se o mesmo valor para "Longitude" e "Meridiano Central".

                                                    Figure 1 - Polar Box Sundial Macro

Figura 1 - Relógio de sol Caixa Polar: Macro

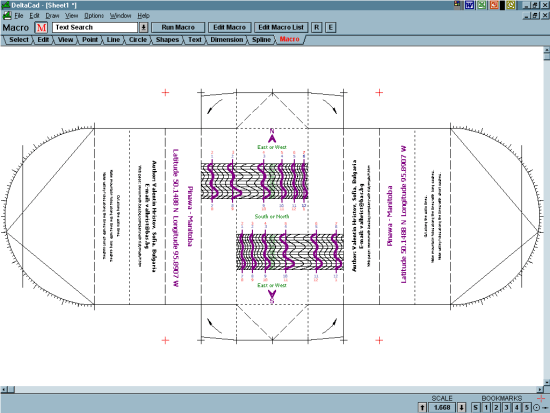

O relógio de sol desenhado com esta macro é mostrado na Figura 2. As linhas horárias são corrigidas para longitude e EdT. A macro não determina se o relógio de sol está ou não iluminado e se todas as linhas horárias são mostradas durante todo o ano.

Figure 2 - Polar Box Sundial

Figura 2 - Relógio de sol (em formato de) Caixa Polar

Orientar o relógio de sol para uso é fácil usando as setas Norte e Sul. O relógio de sol, desenhado e construído, é usado como um relógio de sol Polar orientado ao longo da verdadeira linha Norte-Sul. Os números de horas ao longo do centro do relógio de sol são usados. Há um segundo número de horas ao longo da parte superior e inferior do relógio de sol. Estes são usados quando o relógio de sol está configurado para funcionar como um relógio de sol Vertical Oeste Direto. Estes tipos de relógio de sol também são relógios de sol Polares e as linhas horárias surgem da mesma forma. No entanto, se o relógio de sol (em formato) caixa estiver colocado em uma posição vertical e voltado para o Leste ou Oeste, as bordas de projeção da sombra (estilos) não estarão mais dirigidas ao Polo Celeste. No Hemisfério Norte, o relógio de sol Vertical Leste Direto deve ser girado no sentido anti-horário e no modelo Vertical Oeste Direto a rotação é no sentido horário. O sentido de rotação é invertido para o Hemisfério Sul. Esta rotação está no plano vertical do relógio de sol e o ângulo de rotação é igual à co-latitude (90º - latitude). Isso pode ser feito usando a base existente, colocando as peças triangulares na superfície vertical e girando o relógio de sol na direção apropriada até o limite inferior estar na horizontal.

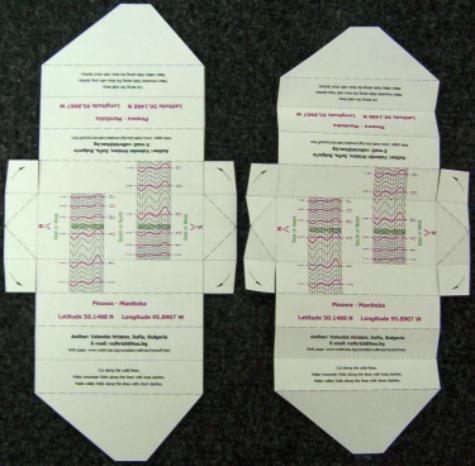

Veja a Figura 7. A fotografia da Figura 3 mostra o corte do modelo do relógio, dobrado e pronto para montagem.

Figure 3: Cut out the model and fold carefully.

Figura 3: Recorte o modelo e dobre-o cuidadosamente.

Agora assista com muito cuidado ou você vai perder o próximo passo ... eu fiz ! Olhe para as fotos na Figura 4. Dobre as abas nos dois lados longos uns contra os outros. Se as instruções de dobramento forem seguidas corretamente, isso vem naturalmente. Olhe para o final de uma dessas dobras. Um bolso natural será visível como pode ser visto na primeira foto. Levante uma das extremidades curtas e deslize as abas com setas para dentro dos bolsos. Repita o procedimento com a outra extremidade curta como mostrado na segunda foto. A alça do pincel de um pequeno artista será útil para abrir o bolso e pressionar a aba, uma vez que ela foi parcialmente inserida. A caixa e, portanto, o relógio está agora completo.

Fold sides to create pockets.

Dobre os lados para criar os "bolsos"

Rotate and insert tabs into pockets.

Rodar e inserir as guias nos "bolsos"


Figura 4 - Montando o Relógio de sol Caixa Polar

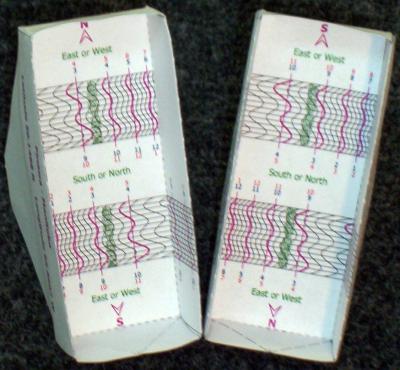

Após a montagem, ajuste os triângulos da base para que estejam paralelos aos lados. A Figura 5 mostra dois relógios de sol concluídos. O do lado esquerdo foi projetado para o Hemisfério Norte (N na extremidade superior) e o do lado direito para o Hemisfério Sul (S na extremidade superior).

Figure 5 - Polar Box Sundial Model: Northern / Southern Hemispheres

Figura 5 - Modelo de Relógio de sol Caixa Polar: Hemisfério Norte/Sul

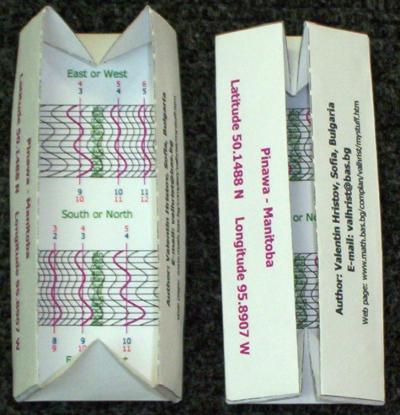

A fotografia na Figura 6 ilustra como o relógio de sol se dobra em um pacote plano e limpo.

Figure 6 - Folding the Polar Box Sundial

Figura 6 - Dobrando um Relógio de sol Caixa Polar

As duas dobras "V", localizadas entre as abas com setas, podem ser omitidas se o relógio não for dobrado. Isso resultará em uma caixa mais rígida.

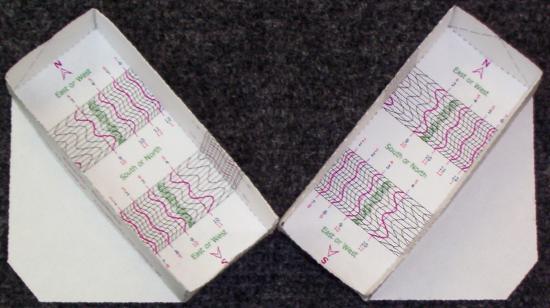

O relógio de sol pode ser usado na sua posição principal na maioria das vezes, exceto no início da manhã e no final da tarde, se o dia for maior do que 12 horas. Então, como foi discutido anteriormente, este relógio de sol pode ser usado como um relógio de sol Vertical Leste ou Oeste Direto, o que permite a cobertura de todo o período desde o nascer até o pôr do sol. A Figura 7 mostra como isso é feito.

Figure 7 - Vertical Direct East and West Box Sundial Models (Northern Hemisphere)

Figura 7 - Modelos de Relógios de sol Caixa Vertical Oeste Direto e
Vertical Leste Direto (Hemisfério Norte)

Observe que as dobras de montanha usadas para dobrar de volta a base inclinada não são mostradas como linhas tracejadas, mas como linhas sólidas nos desenhos produzidos pelas outras macros de caixa.

Não esqueça de dobrá-las.
