O termo relógio de sol "aranha" geralmente está associado ao modelo Azimutal ou de Azimute. É basicamente um relógio de sol Horizontal e usa o azimute do Sol para indicar o tempo. O gnômon é vertical e está localizado no meio de um sistema de linhas de data circular. Este relógio de sol não depende da altitude do Sol.

A primeira macro de relógio de sol Aranha de Valentin é baseada na descrição acima. Ele também inclui uma dupla de modelos apontadores polares que têm a aparência de uma "aranha", mas com uma forma menos curvada das linhas horárias para uma leitura mais conveniente. O plano do relógio de sol para todos os modelos pode ter uma posição arbitrária - declinando-se e inclinando-se. É necessário conhecer a data para determinar a hora.

Não deixe de percorrer até a parte inferior desta página ! Lá você encontrará uma versão mais recente da macro de relógio de sol Aranha de Valentin, VH Aranha 04 Arbitrária.bas. Isso permitirá que você tenha um plano do mostrador arbitrariamente orientado, bem como um gnômon. Ela fornece uma série de outros recursos adicionais.

Relógio de sol Aranha 1 com Gnômon Perpendicular- VH Aranha 01 Perpendicular

Este relógio de sol de aranha é gerado depois que o usuário digitar "Latitude", "Longitude", "Meridiano Central", "Declinação do plano" e "Inclinação do plano" da localização do relógio, conforme mostrado na Figura 1.
Uma descrição do "Lugar" também pode ser incluída. As linhas horárias são ajustadas automaticamente para a Equação de Tempo. A correção para longitude pode ser removida, introduzindo o mesmo valor para "Longitude" e "Meridiano central".

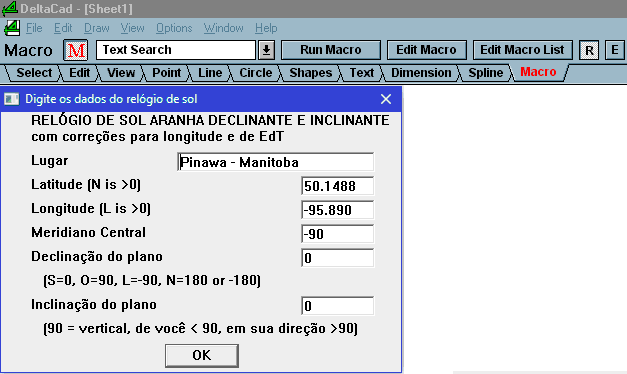

Figure 1 - Spider Sundial 1 Macro

Figura 1 - Relógio de sol Aranha 01: Macro

O relógio de sol, desenhado com esta macro, é mostrado na Figura 2. Este é um caso particular de um relógio de sol Azimutal de Aranha típico, um modelo Horizontal com o gnômon localizado no pequeno círculo no centro do mostrador e perpendicular à placa do mostrador, ou seja, com um gnômon vertical. A forma das linhas horárias motiva o nome desse tipo de relógio de sol. A figura mostra uma placa do mostrador onde a parte superior está posicionada para o Polo Celeste Norte. Normalmente, você ficaria ao Sul para ler o relógio de sol e sua sombra poderia entrar no caminho. Ao projetar um relógio de sol com a "Declinação do plano" configurado para 180º, o relógio de sol seria lido do Norte e sua sombra não criaria nenhum problema.

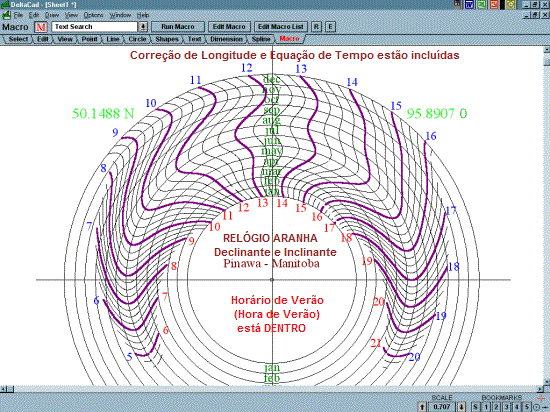

Figure 2 - Spider Sundial 1

Figura 2 - Relógio de sol Aranha 01

Existem dois conjuntos de números de horas. O azul indica a Hora Padrão e o vermelho indica o Horário de Verão.

Relógio de sol Aranha 2 com Gnômon de Ponteiro Polar - VH Aranha 02 Ponteiro Polar

Este relógio de sol de aranha é gerado depois que o usuário digitar "Latitude", "Longitude", "Meridiano Central", "Declinação do plano" e "Inclinação do plano" da localização do relógio, conforme mostrado na Figura 1.
Uma descrição de "Lugar" também pode ser incluída. As linhas horárias são ajustadas automaticamente para a Equação de Tempo. A correção de Longitude pode ser removida, digitando-se o mesmo valor para "Longitude" e "Meridiano Central".

O relógio de sol desenhado com esta macro é mostrado na Figura 3. Este é um modelo Horizontal com o gnômon proveniente do pequeno círculo no centro do mostrador e em um ângulo igual à latitude. A placa do mostrador é posicionada com a linha vertical apontando para o Polo Celeste, neste caso o Norte verdadeiro.

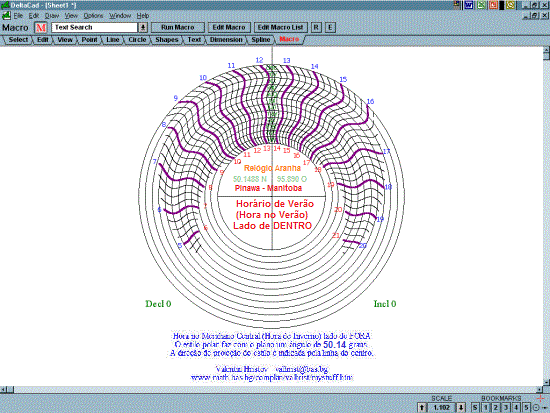

Figure 3 - Spider Sundial 2

Figura 3 - Relógio de sol Aranha 02

Você pode comparar a forma das linhas horárias produzidas pelo gnômon polar com aquelas no relógio anterior onde um gnômon perpendicular foi usado. Sem a correção da EdT, as linhas horárias seriam retas, como no relógio de sol Horizontal padrão com gnômon polar, e ai os círculos da data não seriam necessários.

Para declinar e/ou inclinar os relógios de sol, calcula-se a altura do gnômon e a sua posição é exibida na placa do mostrador.

Um relógio de sol real deste tipo, com um diâmetro de 70 cm, pode ser visto em http://www.flickr.com/photos/valentin_hristov/. A diferença com a imagem acima é que ela está "de cabeça para baixo" (com uma declinação de 180º) por conveniência de leitura. O gnômon é simplesmente um cordão.

Relógio de sol Aranha 3 com Gnômon de Ponteiro Polar - VH Aranha 03 Ponteiro Polar.bas

Este relógio de sol de aranha é gerado depois que o usuário digitar "Latitude", "Longitude", "Meridiano Central", "Declinação do plano" e "Inclinação do plano" da localização do relógio, conforme mostrado na Figura 1.
Uma descrição do "Lugar" também pode ser incluída. As linhas horárias são ajustadas automaticamente para a Equação de Tempo. A correção para longitude pode ser removida, digitando-se o mesmo valor para "Longitude" e "Meridiano Central".

O relógio de sol desenhado com esta macro é mostrado na Figura 4. As linhas de data para este relógio de sol não são círculos como no anterior, mas quadrados. Este é um relógio de sol Horizontal com um gnômon polar proveniente de um pequeno círculo no centro do mostrador e num ângulo igual à latitude. A placa do mostrador nesta figura é posicionada com a linha vertical apontando para o Polo Celeste.

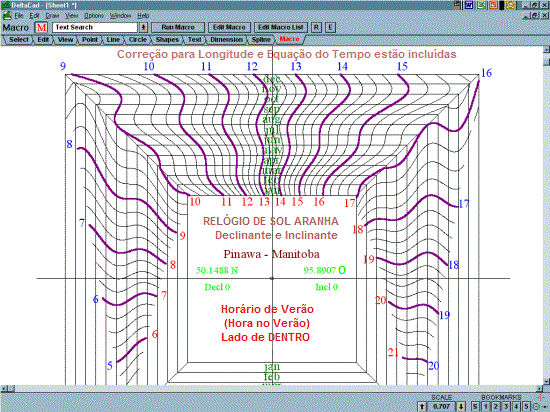

Figure 4 - Spider Sundial 3

Figura 4 - Relógio de sol Aranha 03

Para declinar e / ou inclinar relógios de sol, calcula-se a altura do gnômon e a sua posição é exibida na placa do mostrador.

Relógio de sol Aranha 4 com Plano do Mostrador e Gnômon Arbitrários - VH Aranha 04 Arbitrária.bas

Esta macro aumenta consideravelmente o número de recursos em relação ao fornecido pela VH Aranha 01 Perpendicular e VH Aranha 02 Ponteiro Polar. Esta macro incorpora as duas macros anteriores, além de fornecer opções adicionais. Na verdade, dá a máxima escolha possível para placa do mostrador plana e gnômon direto que intersecta a placa no centro dos círculos concêntricos da data.

As entradas de dados para esta macro são semelhantes às da Figura 1. Existem seleções adicionais para o "Intervalo de tempo", bem como seleções para "Correção EdT" e "Correção de Longitude". O raio interno e externo dos círculos de data também podem ser especificados e são usados para dimensionar a placa do mostrador. Essas entradas de dados também determinam se 1º de janeiro estará no círculo interno ou externo. O plano do mostrador agora também pode ser girado, "Rotação no plano", que dá controle total sobre a orientação. Existem 4 seleções para o "Tipo de Gnômon" e a macro calcula a direção apropriada para o gnômon. "Polar" e "Perpendicular" foram manipulados nas macros anteriores descritas acima. "Vertical" posicionará o gnômon verticalmente, independentemente da orientação do plano do mostrador. "Arbitrário com o vetor do gnmon" permite que o gnoômon seja posicionado em qualquer direção.

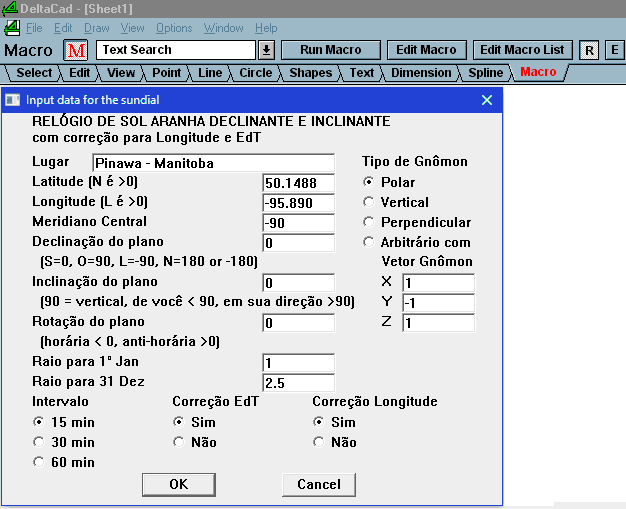

Figure 5: Spider Sundial Macro with Arbitrary Dial Plane and Gnomon

Figura 5: Macro Relógio de sol Aranha com Plano do Mostrador e Gnômon Arbitrários

Apenas os períodos em que o plano do mostrador estiver iluminado serão indicados. Se o plano do relógio de sol for horizontal, é possível determinar os horários do nascer e do pôr do sol em uma determinada data.

O relógio de sol desenhado com esta macro é mostrado na Figura 6. Você pode ver que o desenho inclui não apenas as linhas horárias da aranha no conjunto de círculos concêntricos, mas também as linhas horárias radiais no centro que mostram o Tempo Local. Na parte inferior é apresentada informação gráfica e numérica sobre o gnômon. Isso irá ajudá-lo no desenho do gnômon e é muito útil.

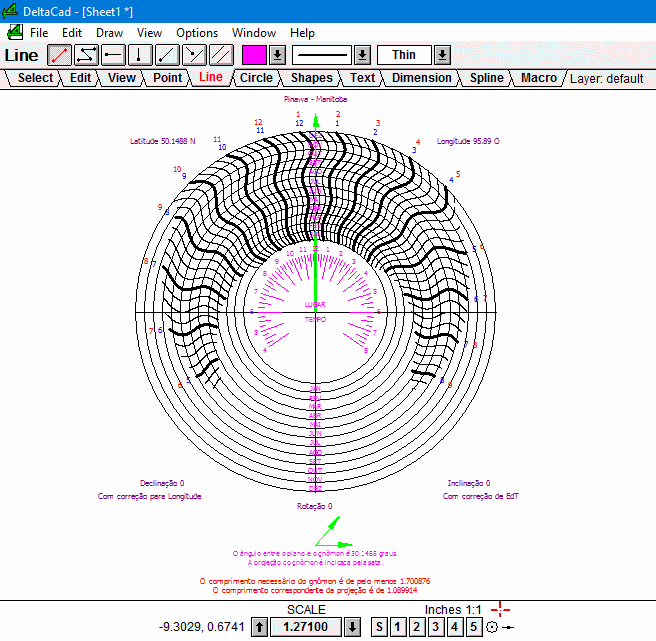

Figure 6: Spider Sundial 4 - Horizontal Dial Plane with Polar Gnomon

Figura 6: Relógio de sol Aranha - Mostrador Plano Horizontal com Gnômon Polar

Essa macro cria uma série de diferentes "Layers" ( "Camadas") que são todas ativadas quando o relógio de sol é desenhado. Certifique-se de verificá-las e desligar o que você não precisa.
