Mr. Sun The Sundial Primer BR Index Macros de Valentin Hristov Mr. Sun

Macros DeltaCad - Valentin Hristov: Anel Universal Anel Universal.bas

O relógio de sol Anel Universal é um relógio de sol Equatorial modificado que pode ser usado em qualquer lugar do mundo. O desenho elegante em papel foi descrito por Wee-Meng Lee em 2005.
Em 2006, Valentin Hristov converteu a idéia em uma macro DeltaCad, adicionando a rotação do anel horário que permite correções para longitude e a Equação do Tempo.

A macro do relógio de sol Anel Universal não requer digitação do usuário. O relógio de sol desenhado com esta macro é mostrado na Figura 1.

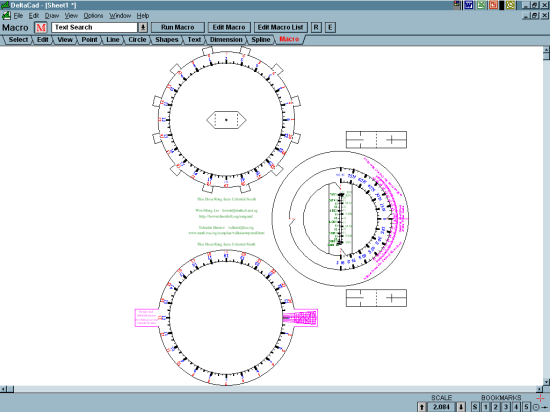

Figure 1 - Universal Ring Sundial

Figura 1 - Relógio de sol Anel Universal

O relógio de sol inteiro pode ser impresso, ajustando-se a uma única folha de papel "Carta" ou "A4", mas as peças são bastante pequenas. Se cada um dos 3 anéis principais for impresso separadamente em escala cheia (100%), o tamanho do relógio de sol torna-se maior e muito mais fácil de construir. Mantenha as duas peças retangulares com o anel que estão perto ao imprimir. Escolha "Set Print Region" ("Definir área de impressão") no menu "File" ("Arquivo") do DeltaCad. "Print Area" ("Área de impressão") tem como possibilidade "Set to Current Window" ("Definir para Janela Atual"). Mantendo a mesma escala adequada, você pode mostrar completamente na tela um dos três anéis por vez e imprimi-lo. Outra possibilidade é formar um retângulo para impressão. Os valores adequados (áreas quadradas) são:

Esquerda / direita / inferior / superior: face Norte: -3,5 / 3,5 / -3,5 / 3,5; Face Sul -3,5 / 3,5 / 3,5 / 10,5; Anel Latitude: 0,5 / 7,5 / 0/7

A fotografia na Figura 2 mostra as partes deste relógio de sol. Existem 4 partes principais:

1. Anel de Latitude (com correção de Longitude)
2. Norte Celeste faceando anel horário (com tabela de correção de EdT)
3. Sul Celeste faceando anel horário (com abas para cola)
4. Controle deslizante de Data

As restantes duas peças retangulares são usadas para manter os anéis perpendiculares uns aos outros quando o relógio estiver em uso.

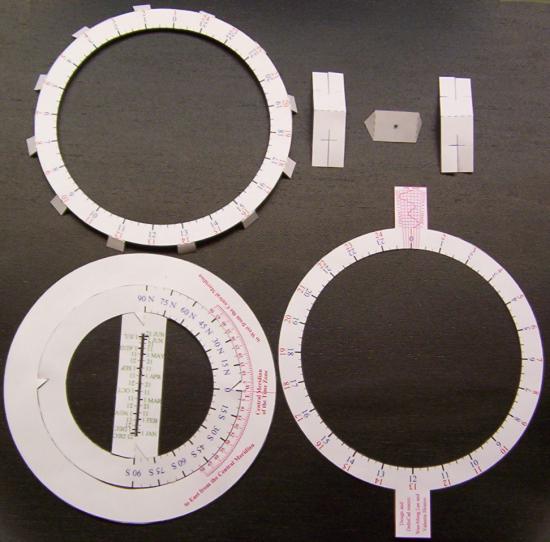

Figure 2: Cut out the model and fold carefully.

Figura 2: Recorte o modelo e dobre-o cuidadosamente.

O anel duplo no canto inferior esquerdo pode ser cortado usando um estilete bem afiado. Tenha muito cuidado para não cortar as linhas tracejadas, usadas para fazer as dobradiças para o anel de latitude e a escala de data. Uma vez que as peças foram cortadas, o relógio de sol é muito fácil de montar.

A Figura 3 ilustra as próximas duas etapas envolvidas na montagem deste relógio de sol.





Figure 3: Step 1

 Passo 1: Coloque o anel horário, voltado
para o Sul, com sua face para baixo.
Coloque o anel de latitude no anel
horário com sua face para cima.

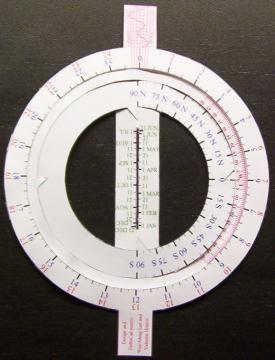

Figure 3: Step 2

Passo 2: Cole o anel horário de frente
para o Norte e voltado para as abas.


Figura 3: Montando o Relógio de sol Anel Universal

Ao executar a Etapa 2, tenha muito cuidado para não colar a aba no anel de latitude. Não aplique muito adesivo nas abas ou o anel de latitude pode ficar colado no anel horário. O anel de latitude deve ser capaz de girar entre os dois anéis horários.

O último passo é dobrar o controle deslizante de data na escala da data. Posicione-o na parte traseira da escala de data, com os ponteiros na frente para permitir uma seleção fácil da data. Certifique-se de que a abertura (furo) esteja alinhada com o encaixe na escala de data e o controle deslizante possa ser movido para cima e para baixo suavemente. A Figura 4 mostra o relógio de sol completo.

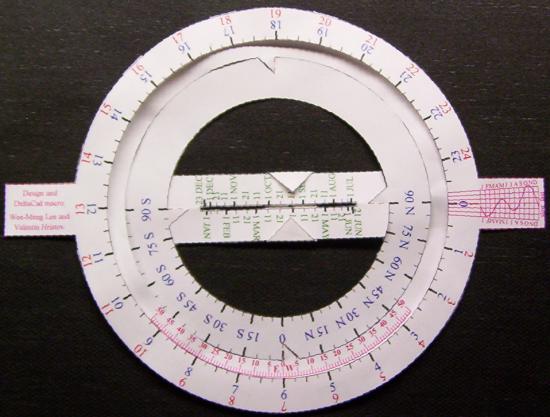

Figure 4: Universal Ring Sundial Model

Figura 4: Modelo montado do Relógio de sol Anel Universal

     COMO USAR O RELÓGIO DE SOL

  • Se o relógio de sol for mostrar o Tempo Aparente Local ou Solar, gire o anel de latitude até que 0º ou a Linha do Meridiano Central estejam alinhados com a linha 0 no gráfico EdT.
    Em qualquer caso, este é o primeiro passo na configuração do relógio de sol.

  • Se o relógio de sol for indicar o Tempo Solar Zonal, Tempo Aparente Local ou Solar com correção para longitude, gire o anel de latitude até que a linha 0 no gráfico EdT esteja alinhada com o valor de longitude correto a Leste ou Oeste do Meridiano Central. Se o relógio for para indicar a hora do relógio convencional ou de pulso, este passo deve ser concluído. Além disso, faça uma marca a lápis no anel de latitude no ponto da linha 0 no gráfico de EdT. Uma marca a lápis também pode ser feita na latitude desejada.

  • Se o relógio de sol for para indicar a hora do relógio convencional ou de pulso, você deve corrigir a Equação de Tempo. Conhecendo a data, encontre o ponto em que a linha da data no gráfico intersecta a curva EdT. Este ponto dará a direção e a posição da marca a lápis deva ser girada no anel de latitude.

  • Não é necessário corrigir o Horário de Verão. As linhas horárias têm um segundo conjunto de números para explicar isso.

  • Mova o controle deslizante de data até que ele aponte para a data correta.

  • O relógio de sol foi corrigido para a longitude e a Equação do Tempo. Também foi configurado para a data e está pronto para uso.

  • Gire o anel de latitude nas dobradiças até que esteja perpendicular aos anéis horários. Use as duas peças retangulares para mantê-lo na posição.

  • Suspenda o relógio de sol do anel de latitude na posição da sua latitude. O uso de um clipe de papel e alguns barbantes finos será um bom método para fixação.

  • Gire o relógio de sol e rotacione a escala de data em suas dobradiças até aparecer um ponto de luz no anel horário. Isso acontece em dois lugares, porque duas vezes por dia o Sol tem a mesma altitude (elevação ou altura), uma vez antes do MEIO-DIA LOCAL e uma segunda vez depois. Faça a escolha do tempo correto e, durante todo o dia, a luz solar estará em um cone com o vértice sendo a abertura (furo) e a base sendo o anel horário.

  • O horário indicado é o do relógio de pulso ou Hora Civil em sua localidade.

A Figura 5 mostra o relógio totalmente ajustado e pronto para usar. As duas peças retangulares são dobradas ao redor do anel de latitude e travadas no lugar, usando cortes curtos horizontais. Pode ver-se como as abas destas duas peças ajudam a manter o anel de latitude e o anel horário perpendiculares uns aos outros. Eles devem estar abertos um pouco. As abas podem ser dobradas para permitir que o relógio de sol seja dobrado de forma plana. Um clipe de papel e uma seqüência de caracteres estão posicionados na latitude do relógio de sol e costumam suspender o relógio de sol no ângulo correto.

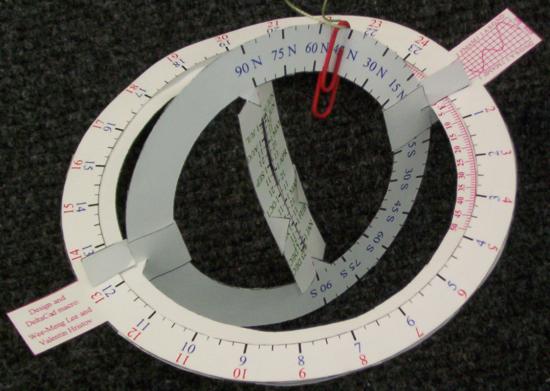

Figure 5: Universal Ring Sundial Model Ready for Use

Figura 5: Modelo Anel Universal Pronto para Usar
