Gráficos Solares

Os Gráficos Solares, ilustrados nesta página, foram criados usando um aplicativo on-line no site do Laboratório de Monitoramento de Radiação Solar da Universidade de Oregon, EUA. Se você quiser um conjunto de gráficos solares para sua localidade, visite a página de seu Programa de Gráficos Solares em: http://solardat.uoregon.edu/SunChartProgram.html.

Se você teve sempre um interesse em energia solar, você já viu, provavelmente, uma carta solar. O mapa solar permite localizar a posição do Sol a qualquer hora do dia, durante qualquer mês e para qualquer local.
É um gráfico de altitude do Sol versus azimute, em diferentes momentos ao longo de um determinado dia. Esta é a trajetória do Sol para aquele dia. Isso pode ser feito para qualquer dia do ano.
Um gráfico solar terá trechos para o caminho do Sol para um dia específico a cada mês. Se as horas do dia, em cada trajeto do Sol, estiverem ligadas, as linhas serão extraídas e representam as horas do dia.
É necessário um novo gráfico solar para ilustrar o caminho do Sol, em diferentes latitudes.

A Figura 1 é um exemplo de um gráfico solar para a latitude 50º Norte.

Nota do Tradutor: os gráficos mostrados abaixo estão todos em inglês, no original. Foram todos traduzidos para o português, inclusive o "carimbo", lado esquerdo acima, para melhor entendimento.

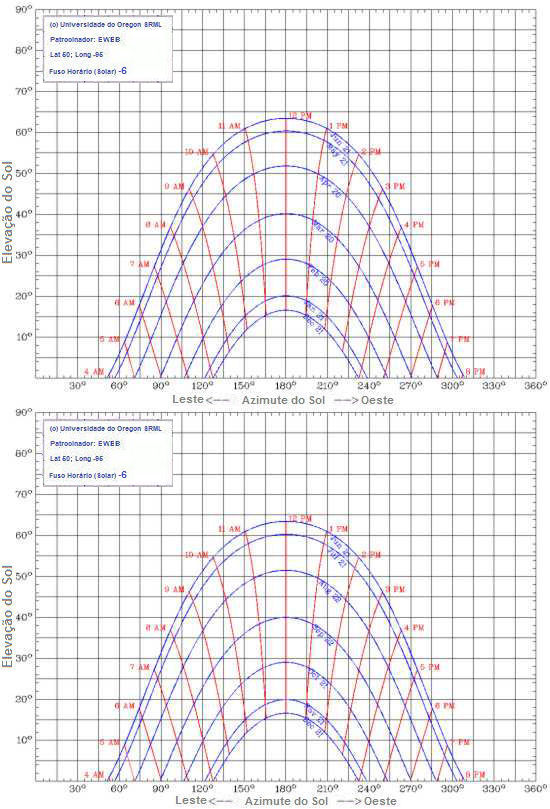

Figure 1: Sun Charts - Solar Time

Figura 1: Gráficos Solares - Hora Solar

Um gráfico separado do Sol é gerado para cada metade do ano. O azimute do Sol varia de 0º a 360º e sua elevação de 0º a 90º. O trajeto do Sol, para um dia particular a cada mês é mostrado em azul e as linhas para as horas do dia estão em vermelho. O tempo é o Tempo Aparente Local (TAL) ou tempo Solar. Podem também ser criados gráficos solares que mostrem a hora do relógio convencional e as linhas horárias são deslocadas para uma correção de longitude e cada linha horária mostrará metade de uma analema. Isso pode ser visto na Figura 2, para uma longitude de 95º Oeste.

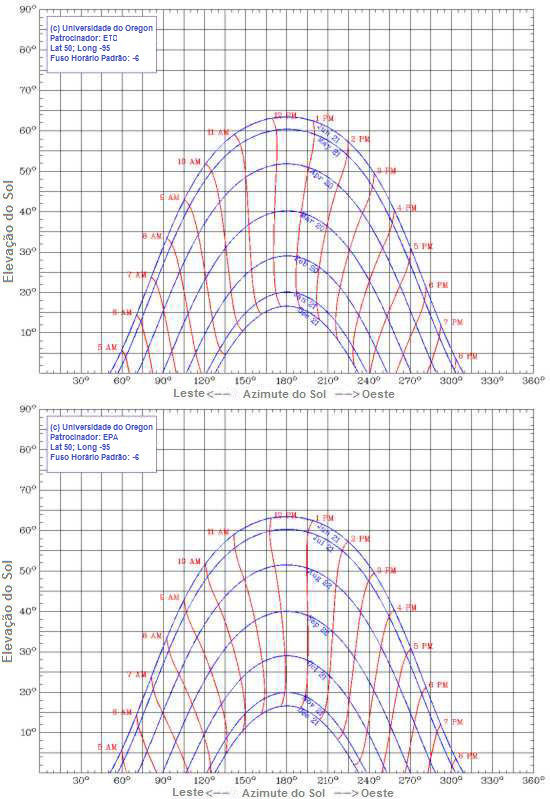

Figure 2: Sun Charts - ClockTime

Figura 2: Gráficos Solares - Hora do Relógio Convencional

Os gráficos solares, normalmente, mostram apenas linhas de tempo para as horas cheias. Mesmo assim, um monte de informações úteis podem ser obtidas, a partir de gráficos solares, para desenhar de relógio de sol.
A Figura 3 ilustra isto.

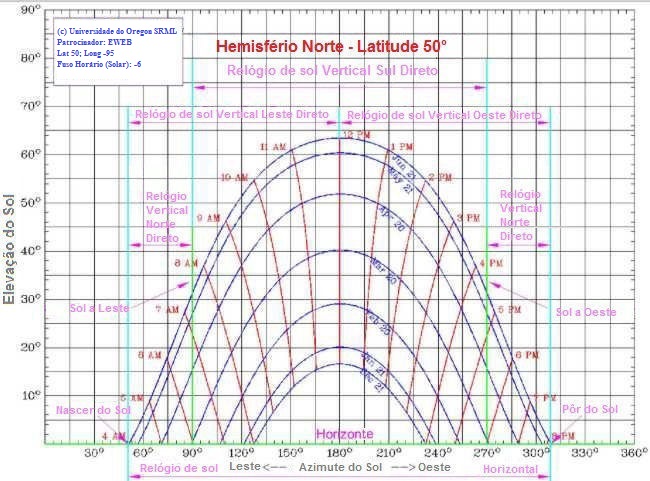

Figure 3: Sun Chart Sundial Data

Figura 3: Dados de Grágico Solar para Relógios de sol

A Figura 3 é uma Carta Solar para um lugar a uma latitude de 50º, no Hemisfério Norte. Deve-se notar que as cartas solares para o Hemisfério Norte, têm uma faixa de azimute do Sol de 0º a 360º.
As cartas solares para o Hemisfério Sul, têm uma faixa de azimute do Sol de -180º a 180º. Observe que o Sol se dirige para o Leste em um azimute solar de 90º para os hemisférios Norte e Sul e para Oeste a 270º para o Hemisfério Norte e -90º para o Hemisfério Sul.

Os seguintes dados podem ser obtidos a partir de um gráfico solar:

  • Hora do Nascer do sol.

  • Hora do Pôr do sol.

  • O intervalo de tempo, para um relógio de sol Horizontal - do nascer ao pôr do sol.

  • O intervalo de tempo, para um relógio de sol Vertical Sul Direto - Sol a Leste e Sol a Oeste.

  • O intervalo de tempo, para um relógio de sol Vertical Leste Direto - do amanhecer ao meio-dia.

  • O intervalo de tempo, para um relógio de sol Vertical Oeste Direto - do meio-dia ao pôr do sol.

  • O intervalo de tempo, para um relógio de sol Vertical Norte Direto - do nascimento a Leste e ocaso a Oeste.

Também é possível obter o intervalo de tempo para um relógio de sol Vertical Declinante. Este é um relógio de sol Vertical, que está voltado para Leste ou Sudoeste. Como exemplo, tome um relógio de sol Vertical que declina 15º a Leste. O intervalo de tempo para este relógio de sol será aqueles tempos associados com os azimutes do Sol de 75º e 255º, na Figura 3.

Também é possível obter um gráfico da trajetória do Sol polar. A Figura 4 é um exemplo de um gráfico solar polar para a latitude 50º Norte.

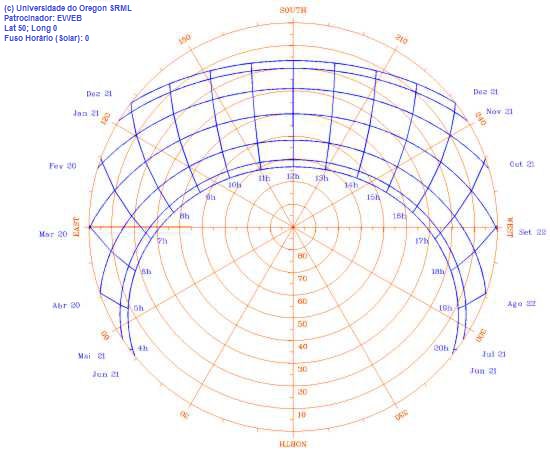

Figure 4: Polar Sun Chart - Solar Time

Figura 4: Gráfico Solar Polar - Hora Solar



Dê uma olhada nas próximas duas figuras. Estes gráficos solares são para o Crículo Polar Ártico, 66º 33' 21" Norte e Círculo Polar Antártico,  66º 33' 21" Sul.

O Sol atinge sua máxima elevação no Solstício de Verão, na fórmula a seguir: (90º - 66.56º) + 23.44º = 46.88º

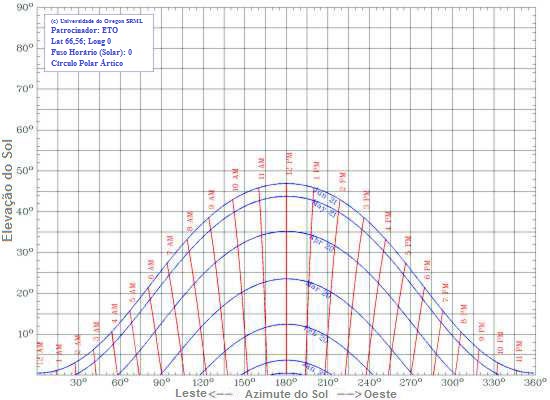

Figure 5 - Sun Chart for the Arctic Circle

Figura 5: Gráfico Solar para o Círculo Polar Ártico

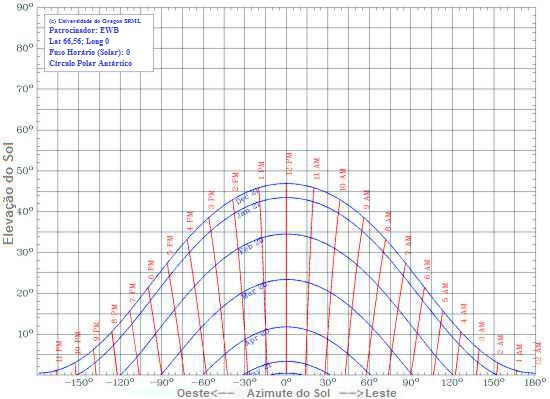

Figure 6 - Sun Chart for the Antarctic Circle

Figura 6: Gráfico Solar para o Círculo Polar Antártico

No dia do Solstício de Verão, para os Hemisférios Norte e Sul, o Sol estará acima do horizonte por 24 horas. O Sol está a Leste, aproximadamente, às 6:45 horas da manhã e para o Oeste, aproximadamente, às 5:15 horas da tarde. Isto significa que um relógio de sol Vertical Sul Direto, no Círculo Polar Ártico e um relógio de sol Vertical Norte Direto, no Círculo Polar Antártico, terá o Sol brilhando neles, aproximadamente, 10:50 horas.

O interessante disto tudo é que um relógio de sol Vertical Norte Direto, no Círculo Polar Ártico e um relógio de sol Vertical Sul Direto, no Círculo Polar Antártico, terá o Sol brilhando por, aproximadamente, 13:50 horas.

Como você pode ver, os gráficos solares podem fornecer informações bem interessantes.

Se você estiver interessado em ver as Cartas Solares para o Equador e o Pólo Norte (Sul), vá, em seguida, até: Mais Gráficos Solares.
