ZW2000: Recursos - Fer de Vries

ZW2000 tem disponível para o usuário recursos adicionais que você vai achar muito úteis. A Figura 1 mostra a tela de abertura, quando o aplicativo é iniciado. Na parte inferior esquerda, estão dois botões. Um mostra uma analema e o levará a uma caixa de diálogo chamada "eot / decl (edt / decl)" e o outro, um quadrado preto e branco, o levará a uma caixa de diálogo chamada "time limit (limite de tempo)".
Estas caixas de diálogo são mostradas na Figura 1 e são descritas em maiores detalhes abaixo.

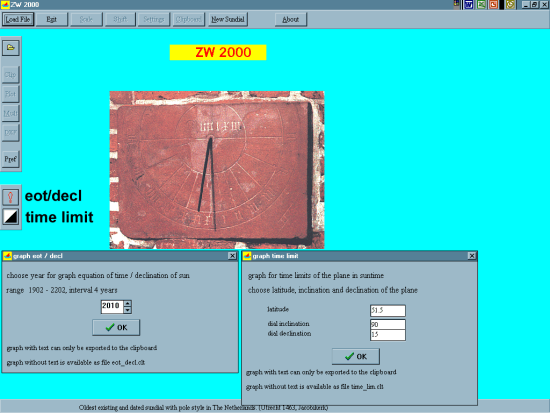

Figura 1: ZW2000 Recursos

graph eot / decl (gráfico de edt / decl)

Este recurso irá desenhar um gráfico da Equação de Tempo. Ele permite a seleção de um ano na faixa entre 1902 até 2202. Apenas a cada quatro anos pode ser selecionado e este ano (2017) não está entre os anos bissextos. Quando o botão OK é pressionado, uma mensagem pode aparecer, avisando que o ano selecionado não corresponde aos dados na tela de entrada, usada para projetar um relógio de sol. Pressione OK e o desenho mostrado na Figura 2 será exibido. O desenho contém tanto os gráficos da Equação de Tempo, quanto a declinação do Sol. Selecionar o botão Clipboard (Área de Transferência), copiará a área branca e tudo dentro, incluindo o texto, para a área de transferência. A imagem pode ser colada em outro documento, mas nenhuma revisão poderá ser feita nela.

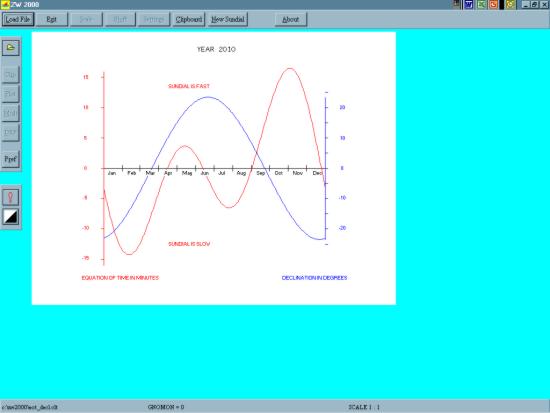

Figura 2: ZW2000 Recursos - "graph eot / decl"

Esse desenho também é salvo, automaticamente, como um arquivo resumido ou * .clt. Este arquivo pode ser acessado, selecionando Load File (Carregar Arquivo) e depois Clipped file * .CLT (Arquivo Resumido *.CLT), em List files of type: (Listar arquivos do tipo:). Selecione o arquivo eot_decl e o desenho, mostrado na Figura 3, aparecerá. Observe que não há nenhum texto neste desenho. No entanto, existem opções adicionais disponíveis para manusear o desenho. O mais significativo é ser capaz de salvá-lo como um arquivo DXF.

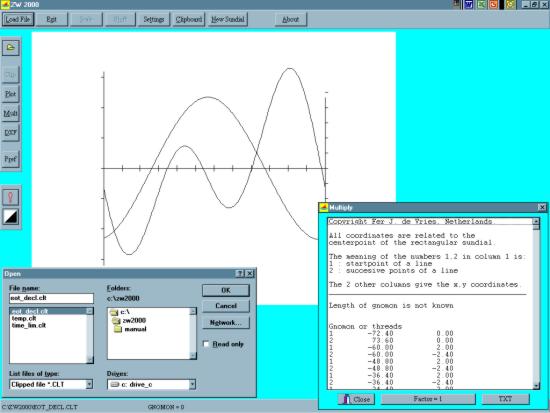

Figura 3: ZW2000 Recursos - "graph eot / decl" - Arquivo Resumido

Selecionar o botão Mult exibe a janela Multiply (Multiplicar), mostrada no canto inferior direito da Figura 3. Esta tabela lista as coordenadas X / Y de todas as linhas do desenho.
Esses valores podem, então, ser multiplicados por um fator selecionando o botão "Factor (Fator) = 1" e a tabela pode ser salva como um arquivo de texto TXT.

graph time limit (gráfico de limite de tempo)

Este recurso desenhará um gráfico que indica o tempo durante o qual qualquer superfície, arbitrariamente orientada, será iluminada pelo Sol durante todo o ano. Esta informação é útil para determinar o alcance das linhas horárias, a serem incluídas em um relógio de sol. A "latitude", "dial inclination (inclinação do mostrador)" e "dial declination (declinação do mostrador)" devem ser digitadas. A Figura 4 mostra o desenho para um plano do mostrador, com valores de entrada de 51,5, 90 e 15. O relógio de sol está localizado a uma latitude de 51,5º Norte, é vertical (90º) e declina para oeste em 15º. O relógio de sol será iluminado durante os tempos mostrados entre as linhas vermelhas que indicam o amanhecer e o pôr do sol.

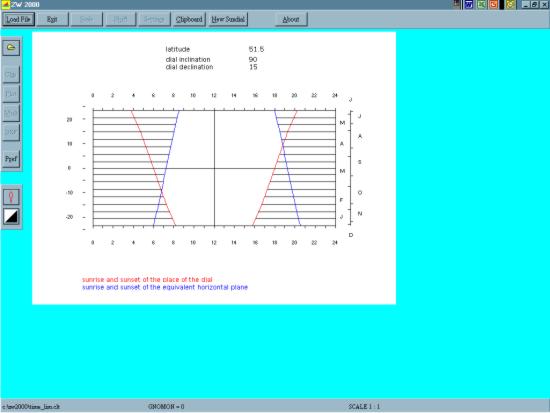

Figure 4: ZW2000 Features - "graph time limit"

As linhas azuis indicam os tempos do nascer e pôr do sol do plano horizontal equivalente.
Isto significa que é um plano não horizontal, em um determinado local na Terra, podendo ser movido para outro local na Terra, onde seja horizontal.
Um exemplo simples é que um plano Vertical Sul Direto, em qualquer latitude, é um plano horizontal na co-latitude.
Há mais informações sobre este relógio de sol equivalente na página Relógio de Sol Inclinante/Reclinante e Proclinante.

Todos os comentários fornecidos acima sobre o tratamento do desenho "graph eot / decl" aplica-se aqui também. O nome do arquivo suprimido é "time_lim.clt".
