Macros DeltaCad de Valentin Hristov: Relógio de sol Caixa Altitude Horizontal

Esta macro desenha um relógio de sol que indica o tempo, usando a altitude do Sol (elevação, altura).

Relógio de sol Caixa Altitude Horizontal - VH Caixa Altitude Horizontal.bas

Valentin também criou uma macro para este relógio de sol que usa duas caixas separadas, com um gnômon comum.

Veja também este outro modelo duplo:  Relógio de sol Caixa Dupla Altitude Horizontal.

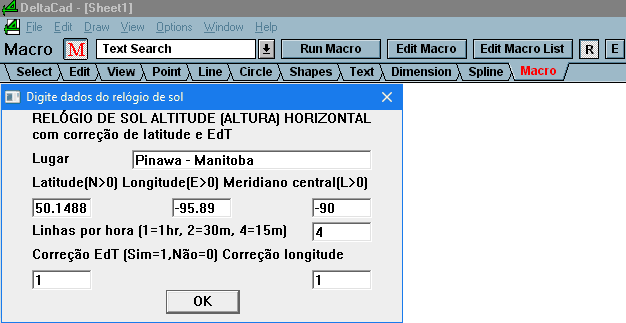

Este relógio de caixa é gerado depois que o usuário digitar a Latitude, Longitude e Meridiano Central da localização do relógio de sol como mostrado na Figura 1. Uma descrição do Lugar também pode ser incluída. Linhas horárias com Intervalos 15 e 30 minutos e uma hora estão disponíveis. As linhas horárias podem ser ajustadas para a longitude e Equação de Tempo.
A correção de longitude pode ser removida, inserindo o mesmo valor para Longitude e Meridiano Central.

Figure 1 - Horizontal Box Altitude Sundial Macro

Figura 1 - Relógio de sol (de caixa) Altitude Horizontal: Macro

O desenho do relógio de sol, desenhado com a macro, é apresentado na Figura 2.

Figure 2 - Horizontal Box Altitude Sundial

Figura 2 - Relógio de sol (de caixa) Altitude Horizontal

Duas séries de linhas horárias são desenhadas, uma para as horas da manhã e outra para as horas da tarde. Infelizmente, perto do Meio-dia Local, a mudança na altitude é muito pequena e é praticamente impossível determinar o tempo com razoável precisão . Existem dois conjuntos de números de horas. O azul indica o horário padrão e o vermelho indica o Horário de Verão. Gire a caixa horizontal, até que a seta no centro apontando para o Sol sorridente impresso também aponte para o Sol real (a seta segue o azimute do Sol). Uma maneira conveniente de fazer isso é observar quando os lados estreitos da caixa não lançarem sombras.
A borda longa da caixa, com o Sol, é então a borda de projeção da sombra ou estilo.

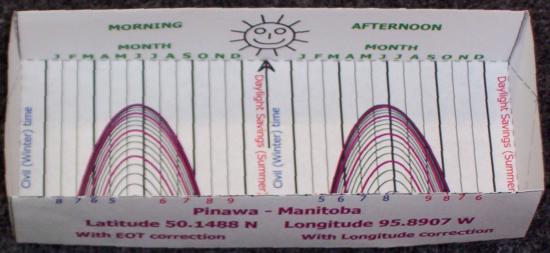

A Figura 3 mostra a foto do relógio de sol terminado.

Figure 3 - Horizontal Box Altitude Sundial Model

Figura 3 - Relógio de sol (de caixa) Altitude Horizontal: Modelo

Relógio de sol (de caixa) Altitude Horizontal: Edição Mensal - VH Caixa Altitude Horizontal Mensal.bas

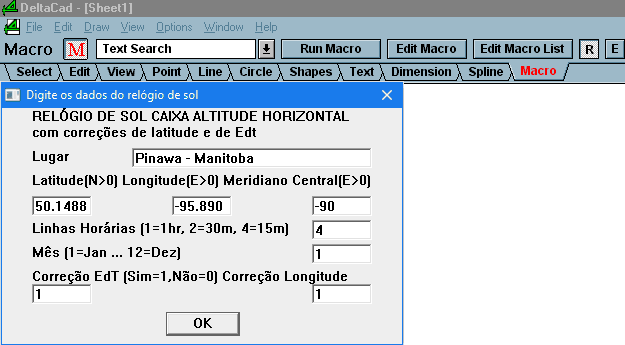

Essa macro é semelhante à anterior, exceto que tem uma entrada adicional para Mês, como mostrado na Figura 4. Somente um mês pode ser selecionado, 1 para janeiro, 2 para fevereiro, 3 para março e assim por diante. O desenho do relógio de sol (de caixa) será apenas para o mês selecionado. Isso resulta em maior espaçamento entre as linhas horárias e facilita a leitura do tempo.

igure 4: Horizontal Box Altitude Sundial:Monthly Edition Macro

Figura 4: Macro Relógio de sol (de caixa) Altitude Horizontal: Edição Mensal

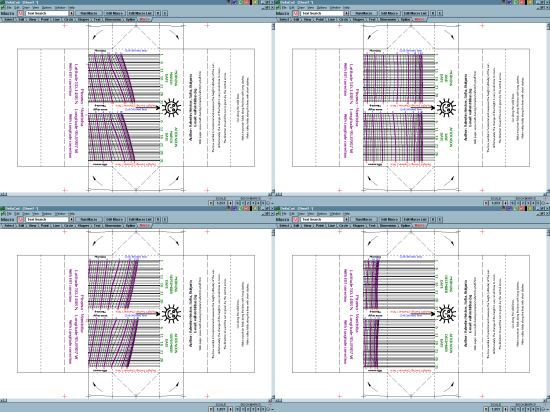

A Figura 5 mostra relógios de sol (de caixa) para os meses de março e junho, parte de cima e setembro e dezembro na parte de baixo, ou seja os Solstícios e os Equinócios.

Figure 5: Horizontal Box Altitude Sundials for March, June, September and December

Figura 5: Relógio de sol (de caixa) Altitude Horizontal para março, junho, setembro e dezembro

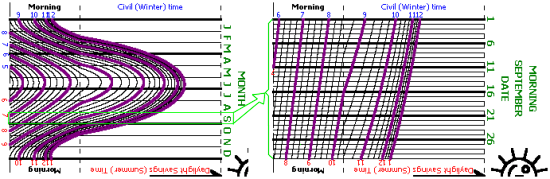

A Figura 6 compara os relógios criados por VH Caixa Altitude Horizontal e VH Caixa Altitude Horizontal Mensal. Ambas as imagens são para as horas da manhã e são desenhadas na mesma escala. À esquerda, o mês de setembro é limitado em verde como desenhado por VH Caixa Altitude Horizontal. À direita, é o mesmo mês desenhado por VH Caixa Altitude Horizontal Mensal. A altura vertical inteira é usada por um único mês. As linhas horárias estão bem definidas e o tempo pode ser lido com maior precisão.

Figure 6: Comparison of "sdboxh" and "sdboxhm" for September

Figura 6: Comparação entre VH Caixa Altitude Horizontal e
VH Caixa Altitude Horizontal Mensal para setembro

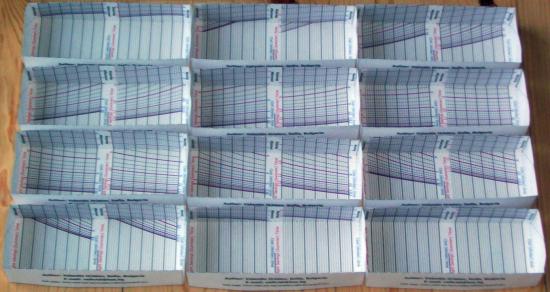

Tudo que você tem a fazer é construir 12 desses relógios, um para cada mês, o que não é tão difícil assim. Em seguida, basta levar o um para o mês apropriado. A Figura 7 mostra 12 desses relógios de sol, com janeiro, na parte superior esquerda, continuando à direita e dezembro na parte inferior direita.

Figure 7: A Year's Worth of Sundials

Figura 7: Relógios de sol para ano todo
